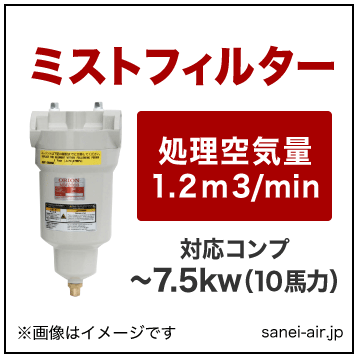

スーパーラインフィルターの目的
・エアーフィルターでクリーンなエアーに!・エアーフィルターの中でも、スーパーオイルミストフィルターは0.01μm以上のオイルミストの除去を目的としています。
・出口油分濃度0.01wt ppm
*対応コンプレッサーの目安:処理空気量:1.2m3/min
【目安としては、7.5kw(10馬力)までのコンプレッサー】
*注意点:余裕をもたせた機種選定を行って下さい。
特長
・0.01μm以上オイルミストフを除去。・処理空気量:1.2 m3/min。
・入気温度:5~60℃
エアーフィルターMSF取付例
オリオンのエアーフィルターの種類・大きさイメージ図
スーパーフィルター「MSF150D」仕様
型式 | MSF150D | |
処理空気量 | 1.2 m3/min | |
使用範囲 | 使用流体
|
圧縮空気 |
使用圧力範囲(ゲージ圧力)
|
0.05~1.57 MPa | |
入気温度 / 周囲温度範囲
|
5~60 ℃ / 2~60 ℃ | |
性能 | ろ過度 / 出口油分濃度 |
0.01 μm / 0.01 wtppm |
捕集効率 / 圧力損失
|
99.999 % / 初期:0.01 MPa・通常:0.02 MPa | |
エレメント交換時期(*1) 圧力損失
|
MAX:0.07 MPa | |
エレメント交換時期(*1) 使用期間
|
1年 | |
主要寸法 | 差圧計接続口径
|
Rc1/4 |
配管接続口径(B・A)
|
Rc3/4 | |
ドレン排出口口径
|
Rc1/4 , 外形φ16 | |
質量
|
1.0kg | |
オートドレントラップ型式
|
NH-503MR(内蔵) |
(*1)圧力損失もしくは使用期間のいずれか早い方で交換をお願いします。
*交換エレメントは「EMS150」になります。
外形寸法図
型式 | A | B | C | L |
MSF150D | (237 mm) | 92 mm | 205 mm | 300 mm以上 |
お客様の声
空気圧機器を総合的に扱う商社が当地に無かった。
2014年10月15日
- Q.ご購入頂く以前は、どのような事で悩んでいましたか?
- 空気圧機器を総合的に扱う商社が当地に無かった。
- Q.何がきっかけで、この製品の事を知りましたか?
- webで検索して。
- Q.今回の商品を知って、すぐに購入しようと思いましたか? しなかったとしたら何故ですか?
- web上の価格、扱い品を総合して購入を決めた。
- Q.当店でお買い求め頂いた決め手は何でしたか?
- Q3の問いと同じ。
- Q.実際に使ってみていかがでしたか?
- 新システムに必要な機器で実際に使用するのは年末よりの予定。メーカー品であるので問題は無いと考えている。
- Q.その他、当店の感想や商品で分からない事等、ご自由にお書き下さい
- 配管系資材の価格がもう少し安価なれば購入額も増したと思う。
アンケートにご協力頂きまして大変ありがとうございます。来年から新システム稼働との事、楽しみですね。価格に関しては、今後検討したいと思います。お使い頂く中で、分からない点などございましたら、お問合せください。よろしくお願い致します。
購入する前は、オイルミストで悩んでいました。
2014年6月23日
- Q.ご購入頂く以前は、どのような事で悩んでいましたか?
- オイルミスト。
- Q.何がきっかけで、この製品の事を知りましたか?
- インターネット。
- Q.今回の商品を知って、すぐに購入しようと思いましたか?しなかったとしたら何故ですか?
- すぐに購入しようと思った。
- Q.当店でお買い求め頂いた決め手は何でしたか?
- 価格の安さ、アフターサービスがしっかりしてそう。
- Q.実際に使ってみていかがでしたか?
- 価格の安さだけでなく、振り込み後の商品発送等の対応が早くて助かった。
- Q.その他、当店の感想や商品で分からない事等、ご自由にお書き下さい。
- 請求書をお願いしたところ、すぐに対応いただき助かりました。
アンケートにご協力頂きまして、大変ありがとうございます。オイルミストフィルターは、0.01μm以上のオイルミスト除去を目的とし、ランフィルター(1μm以上の不純物)やドレンフィルター(5μm以上の不純物)などと組み合わせて使います。また、請求書などは、ご入金済みの場合でも後日郵送いたしますし、また、ご要望ありましたら、先にお出ししております。今後とも何かございましたら、お気軽にお問合せ下さい。よろしくお願い致します。
ホームページの商品説明の分かりやすさが決め手でした。
2014年2月10日
購入者の業種: 腕時計部品製造(宮城県)
ご購入いただいた品
- MSF150B
- Q.ご購入頂く以前は、どのような事で悩んでいましたか?
- 当社工場で使用する機械部品は廃版のパーツが多く、入種困難な為、代替え品を探すのが大変。
- Q.何がきっかけで、この製品の事を知りましたか?
- ネットでの貴社HP。
- Q.今回の商品を知って、すぐに購入しようと思いましたか?しなかったとしたら何故ですか?
- 思ったが、他と価格も比較の上購入した。
- Q.当店でお買い求め頂いた決め手は何でしたか?
- HP上の商品説明のわかりやすさ。
- Q.実際に使ってみていかがでしたか?
- 取り付けてみたが良い感じ。今後さらに経過をみる。
- Q.その他、当店の感想や商品で分からない事等、ご自由にお書き下さい。
- HPの内容もわかりやすく、敏速、丁寧な対応で、当方も大変助かりました。機会があれば又、お願いします。
アンケートありがとうございます。ご丁寧に記入いただき、大変嬉しいです。今後とも圧縮エアーの事で、何かございましたら、お問合せ下さい。お待ちしております。
オイルミストを除去する必要が出来たから。
2013年1月16日
- Q.購入理由を教えて下さい
- 業者がコンプレッサーの選定を間違えて、オイルミストを除去する必要が出来たから。
- Q.実際に使用された感想を教えて下さい
- 問題なさそうです。
- Q.当社でお買い求め頂いた理由を教えて下さい
- 電話も含め、対応がしっかりしていると感じたから。
アンケート、ありがとうございます。しっかりした対応との事、嬉しいです。また、何かございましたら、お電話頂けたらと思います。今後ともよろしくお願い致します。
スタッフより一言
対応コンプレッサーの目安は載せましたが、機種選定には、余裕を持たせた選定を行ってください。また、状況に応じて、組合せを変えて下さい。
オリオンのエアーフィルターは4タイプあります。
1)ドレンフィルター・DSFシリーズ
2)ラインフィルター・LSFシリーズ
3)ミストフィルター・MSFシリーズ
4)臭気除去ACFフィルター・KSFシリーズ
選定の基準は、「どこまでエアー(圧縮空気)をきれいにしたいか」です。
1)ドレンフィルター・DSFでは、水滴と不純物の粗取り(5μm以上)を目的とします。また、ドライヤーの前に取り付けます。水滴も取り除きますので、ドライヤーの保護の役割も。
2)ラインフィルター・LSFでは、1μm以上の不純物の除去を目的とします。
3)ミストフィルター・MSFでは、0.01μm以上の不純物の除去を目的とし、オイルまでも除去します。
4)臭気除去ACFフィルター・KSFでは、ペーバー状のオイル(臭い)を吸着除去します。
また、コンプレッサーの設置環境から考慮することもあります。
例えば、鋳物工場。鉄粉やホコリが多い場合は、2)ラインフィルターLSFを使用すると、
すぐに詰まります。その場合は、1)ドレンフィルターDSFで粗取りをしてください。
そして、レシプロコンプレッサーをお使いの方は、1)ドレンフィルターDSFもご検討ください。
レシプロコンプレッサーは、シリンダーとリンが接触するので、ごみが多く出るからです。
■■■ オリオン・エアーフィルター一覧 ■■■
■ドレンフィルター・DSFシリーズ(水滴&不純物の除去)
■ラインフィルター・LSFシリーズ(1μm以上の不純物の除去)
■ミストフィルター・MSFシリーズ(オイルミストの除去)
■臭気除去用フィルター・KSFシリーズ(ベーパー状のオイル・臭いを吸着除去)
大型タイプ、フィルターエレメントも取り扱っております。詳しくはお問合せ下さい。
