スペック
コンプレッサ

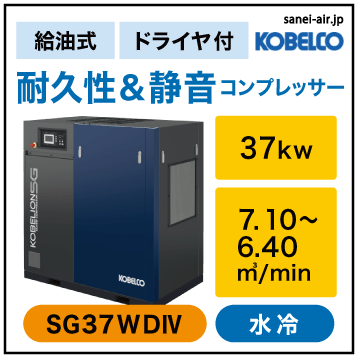

型式 | SG37WD4 | |
---|---|---|
定格圧力/最高圧力 MPa | 0.75MPa仕様 | 0.85MPa仕様 |
0.70/0.75 | 0.80/0.85 | |
空気量 m3/min | 0.75MPa仕様 | 0.85MPa仕様 |
7.10 | 6.40 | |
モータ公称出力 kW | 37 | |
吐出管径 A | 40 | |
冷却水 水量 L/min | 65 | |
冷却水 入口/出口管径 A | 25 | |
潤滑油充填量 L | 12 (13) | |
騒音値 dB(A) | 58 | |
寸法 (幅×奥行×高さ) mm | 1550×950×1600 | |
概略質量 kg | 1000 |
※吐出し空気量はコンプレッサ出口から実際に吐出される風量を吸込み状態 (30℃) に換算した値です。
※吐出し圧力の検出位置はアフタークーラ出口 (ドライヤ付機はドライヤ入口) です。
※出荷時コンプレッサに潤滑油は充填されております。
潤滑油は、KOBELCO SCREW 純正油「KOBELCO EXTRA-OIL」をご使用ください。
※騒音値は機械正面1.5m、高さ1.0mでの全負荷運転時、無響音室条件に換算した値です。
周囲の反響を受ける場所へ設置された場合、表示値より大きくなります。
※圧縮空気は、直接人体に吸引する呼吸器系の機器には使用できません。
※保証値については、別途お問い合わせください。
※基礎ボルトおよび台板固定金具は付属されておりません。
※潤滑油充填量は定期交換時の充填量です。( )内数値は全量交換時またはオーバーホール時の充填量です。
※吐出し空気量は以下吐出し圧力における値です。
0.75MPa仕様:0.7MPa 0.85MPa仕様:0.8MPa
ドライヤ仕様
出口空気露点 ℃ | 圧力下10以下 |
---|---|
冷媒 種別 | R-410A |
冷媒 充填量 g | 1250 |
※出口空気露点は大気温度30℃、湿度75%、吐出し圧力0.7MPa時の値です。
