用途
特徴
冷凍用圧縮機の台数制御で省エネを実現
処理空気負荷により、冷凍回路が1回路運転(50%)、2回路運転(100%)を自動選択。最大50%の電気代の節約が可能です。
低圧損0.01Mpa以下を実現(RAX240F/RAX240F-W)
処理空気負荷により、冷凍回路が1回路運転(50%)、2回路運転(100%)を自動選択。最大50%の電気代の節約が可能です。
0.69Mpa 0.006~0.01Mpa※
0.98Mpa(最高使用圧力)0.004~0.008Mpa※
*値は50Hz流量時を示します。
ステンレスシェル熱交換器(第二種圧力容器対象)
クリーンエアーと圧縮空気のオイルフリー時代にマッチした、ステンレスシェルの熱交換機を採用しています。
*脱脂処理は別途お問合せください。
*耐食性を向上させるSUSパイプも特注にて対応いたします。
簡単メンテナンス、設置レイアウト
?排気ダクトの取り付け可能部が本体上部で、フロアスペースの無駄を省きました。(空冷式)?正面より主張パーツの保守、点検が可能です。
スペック

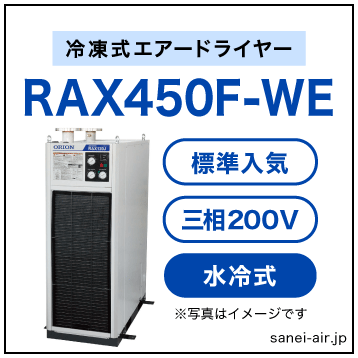

型式 | RAX450F-WE |
---|---|
処理空気量(50/60Hz) ※1 m3/min |
83/98m3/min |
入口空気温度範囲/出口空気露点 ℃ | 5~60/圧力下10 |
使用流体/使用周囲温度範囲 ℃ | 圧縮空気/2~45 |
使用圧力範囲 MPa | 0.29~0.93 |
外形寸法(高さ×奥行×幅) mm | 1703×1145×2077 |
質量 kg | 940 |
オートドレントラップ型式/排出口口径 | AD5/Rc1/2 |
空気出入口接続口径 | 6B 150Aフランジ |
電源(50/60Hz) V | 三相200/200,220 |
冷媒 | R-407C |
冷凍用圧縮機出力 kW | 3.75×2 |
運転音(50/60Hz)dB(A) | 55/62 |
※1処理空気量は、空気圧縮機の吸い込み状態に換算した値です。(大気圧、32℃、75%)
※冷却水量は60Hz時のものです。
※遠隔端子(無電圧)、警報表示端子(無電圧)を標準装備
※遠隔側での運転、停止信号はモーメンタリを使用してください。
※処理空気条件は、入口空気圧力(ゲージ圧力):0.69MPa、入口空気温度:40℃、出口空気露点:圧力下10℃、周囲温度:32℃。
※性能保証値については別途お問い合わせください。
※RAX□F-E・□F-WEは、二段階容量制御方式(50%、100%)・0.2秒以内の瞬時停電自動復帰、圧縮機1.2自動切換え運転、個別アラームモニタ付き
警報信号端子は2種類(本警報と予備警報)が用意されております。
※空冷式RAX450F-Eは受注生産対応可能です
※ドレン警報付電磁式トラップ(特注対応)の取付も可能です
※二次熱交換器ステンレスパイプ仕様も対応致しますので、お問い合わせください。
※上記以外の仕様も製作いたしますので、別途ご用命ください。
スタッフより一言
夏場にドライヤーは止まっていませんか?
オリオンのドライヤーは夏場でもノンストップ。周囲温度45℃でも運転が可能です。
酪農の牛乳の冷却装置から始まったオリオン(ORION)機械。現在は産業機器のウエイトが高いメーカーで、エアードライヤ、チラーなども得意分野です。
また、オリオンはエアードライヤー(冷凍式)、国内トップシェア!
オリオン独自の培った技術で、腐食に強く、圧損・目詰まりが少ない熱交換器が特徴です。業界に先駆けてステンレスシェル対応でもあります。
*弊社ではフロン回収も行っております。ご購入して頂いたお客様で、必要でなくなったドライヤーは引取り致します(フロン回収費用含む)。
*ご購入後の修理依頼は当店で承ります。当店には、オリオン機械で研修を受けたサービス員がいます。修理が必要な場合(有償)は当社まで送って下さい。修理いたします。また、全国各地に営業所・サービス拠点がありますので、メンテナンスも安心です。
※車上渡し / 代引不可
