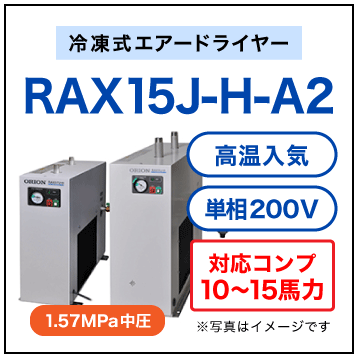

RAX15J-H-A2・オリオン機械・冷凍式エアードライヤー

RAX15J-H-A1は、中圧1.57MPa対応冷凍式エアードライヤーです。最高使用圧力1.57MPaまで対応します。「高入気温対応」タイプ対応でもあります。 アフタークーラーが付いているので、より効果的に冷却できます。

用途

オリオン機械(ORION)・冷凍式エアードライヤー・標準入気温度

特徴

1高温環境対応

周囲温度45℃でも運転可能です夏場でもノンストップ。周囲温度が45℃でも運転可能!

2ステンレスシェル熱交換器
腐食によりドライヤーの寿命が短くなる事があります。
こちらのドライヤはクリーンエアーと圧縮空気のオイルフリー時代にマッチした、腐食性に強いステンレスシェル熱交換器を採用しています。
高耐食性なので、熱交換器からの廃塵も防止します。
※脱脂処理は別途お問い合わせください。
※耐食性を向上させるSUSパイプも特注にて対応致します。 オリオンエアードライヤ・熱交換器
3吸込フィルタを標準装備
凝縮器の吸込口にフィルタを標準装備し、メンテナンスがし易くなりました。
3目詰まりが少なく、低圧損のクロスウエーブフィン
水滴、油滴を高効率で分離する事で冷媒量を低減し、より環境に配備しています。
クロスウェーブフィン
5第二種圧力容器対象外
本製品は第二種圧力容器の対象外ですので、証明手続き等は不要です。

エアードライヤ選定方法

ドライヤ選定表 標準入気温度対応 高温入気温度対応
ピークの夏場の環境を想定して下さい
エアードライヤーを選定する際に気をつけたい点は、ピークの夏場を想定して欲しい事です。
エアードライヤーが活躍する時期は夏(5月から9月)と冬です。
特に夏は、ドライヤが停止しませんか?その原因は、入気温度を把握せず、ドライヤを選定している場合が結構多いです。入気温度とは、ドライヤに入ってくる圧縮空気の温度の事。 入気温度が50℃よりも高い状態で、標準入気タイプ(RAXタイプ)を使用すると、高圧カットが働いて、ドライヤが停止してしまいます。そして末端に水(ドレン)が出ます。それでエアー機器等のトラブルにつながります。
入気温度が高い場合は、高入気温度タイプ(RAX SEタイプ)を選んで下さい。
また、対応したコンプレッサーよりも小さな能力のドライヤは選定しないで下さい。逆に1サイズ大きい能力のタイプを選定するのはOKです。
コンプレッサーはスクリュー?それともレシプロ?
スクリューコンプレッサーをお使いの場合は、コンプレッサー内にアフタークーラーが付いている為、入気温度が比較的低いです。ただし、夏場の周囲温度が高いと冷えにくい事がありますので、余裕を見るなら、高入気温度タイプ(RAX SEタイプ)をお使い頂くと良いです。
周囲温度が高くない場所を選んでください
エアードライヤーを設置する場合、周囲温度が高くない場所に置いて下さい。仕様では標準入気タイプ(RAXタイプ)高入気温度タイプ(RAX SEタイプ)どちらも、2~40℃までとなっていますが、なるべく涼しく、風通しの良い場所が良いです。
それは、空冷式のエアードライヤーは、周囲の空気で熱交換器を冷やすからです。その為、周囲温度が高いと、入気温度と同じで、ドライヤが停止するなどのトラブルが起きます。
お客様の中には、設置場所がなくて、ボイラー等の近くにコンプレッサーやエアードライヤーを設置している方もいらっしゃいます。この場合は、周囲温度が高くなりやすく、ボイラーの粉塵(ボイラーの種類にもよります)なども影響してドライヤが停止しやすくなります。

スペック

型式 RAX15J-H-A2
処理空気量(50/60Hz)m3/min 1.3/1.5m3/min
入口空気温度範囲/出口空気露点 ℃ 5~80/圧力下15
使用流体/使用周囲温度範囲 ℃ 圧縮空気/2~45

※1

使用圧力範囲 MPa 02~1.57
外形寸法(高さ×奥行×幅) mm 600×780×240
質量 kg 37
オートドレントラップ型式/排出口口径 NH-503SR-15A/G1/4(メネジ)

空気出入口接続口径 R1
電源(50/60Hz) V 単相200.220/200,220
冷媒 R-410A
冷凍用圧縮機出力 kW 0.6
運転音(50/60Hz)

※4

dB(A)

60/61

※1電源電圧±5%の場合。電源電圧±10%では、2~40℃となります。
※2付属のネジアダプタ使用時。
※処理空気条件は、入口空気圧力(ゲージ圧力):0.69MPa、入口空気温度:55℃、出口空気露点:大気圧下-10℃、圧力下10℃、周囲温度:32℃。
※性能保証値については別途お問い合わせください。
※二次熱交換器ステンレスパイプ仕様も対応致しますので、お問い合わせください。
※運転音は正面1m、高さ1mの測定値です。


スタッフより一言

圧縮空気の除湿に!エアー機器の故障を防ぎます

夏場にドライヤーは止まっていませんか?
オリオンのドライヤーは夏場でもノンストップ。周囲温度45℃でも運転が可能です。

こちらのSEがついた「高入気温対応」タイプは、レシプロコンプレッサーと組み合わせるといいです。それは、レシプロタイプは、吐出空気の温度が高い場合が多いからです。特に狭い場所でエアーコンプレッサー、エアードライヤーをお使いの方(換気がうまくいっていない方)、連続して使用している為、負荷が高くなっている方は気を付けて下さい。 こちらのタイプは、アフタークーラーが付いているので、より効果的です。


酪農の牛乳の冷却装置から始まったオリオン(ORION)機械。現在は産業機器のウエイトが高いメーカーで、エアードライヤ、チラーなども得意分野です。
また、オリオンはエアードライヤー(冷凍式)、国内トップシェア!
オリオン独自の培った技術で、腐食に強く、圧損・目詰まりが少ない熱交換器が特徴です。業界に先駆けてステンレスシェル対応でもあります。

*弊社ではフロン回収も行っております。ご購入して頂いたお客様で、必要でなくなったドライヤーは引取り致します(フロン回収費用など含めた価格にて)。疑問点などございましたらお問合せ下さい。
*ご購入後の修理依頼は当店で承ります。当店には、オリオン機械で研修を受けたサービス員がいます。修理が必要な場合(有償)は当社まで送って下さい。修理いたします。また、全国各地に営業所・サービス拠点がありますので、メンテナンスも安心です。

冷凍式エアードライヤ導入 冷凍式エアードライヤRAX8G-SE 冷凍式エアードライヤRAx6F1 ドライヤ導入事例RAX8G-SE
ドライヤ導入事例 ドライヤ導入事例 ドライヤ導入

安心サポート3特典:コンプレッサー・圧縮空気の専門店「サンエイエアー.jp」だから、ご購入前も後もサポートできます!!
ご購入後の修理依頼は当店で承ります!当店にはオリオン機械で研修を受けたサービス員がいます!

ドレン・エアードライヤー注意点
「ドレン&エアードライヤー注意点」を一覧表示しました。ご参考下さい。

【送料無料】RAX15J-H-A2|オリオン機械・冷凍式エアードライヤー(中圧用・高入気温度・単相200V)

標準希望価格: ¥385,000(税込)
価格: ¥189,000 (税込 ¥207,900)
数量:
在庫: 在庫あり

返品について

twitter

コンプレッサーの継手、選定いたします。

支払方法


※特注品のため、納期は2週間~3週間かかります
※車上渡し
※こちらのエアードライヤーに関しては代金引換は可能です


「FAX注文書」もあります。 FAX送信後、弊社から「FAX注文確認書」・「銀行振込先」を返信させて頂きます。
(お支払方法は、銀行振込又は代金引換になります)
