スーパーラインフィルターの目的
・エアーフィルターでクリーンなエアーに!・エアーフィルターの中でも、スーパーラインフィルターは1μm以上の不純物の除去を目的としています。
・コンプレサーの設置環境が、不純物やホコリが少ない場合。よりきれいなエアーにしたい方に。
*対応コンプレッサーの目安:処理空気量:6.6m3/min
*注意点:余裕をもたせた機種選定を行って下さい。
特長
・1μm以上の固形物を除去。・処理空気量:6.6 m3/min。
・入気温度:5~60℃
エアーフィルターLSF取付例
オリオンのエアーフィルターの種類・大きさイメージ図

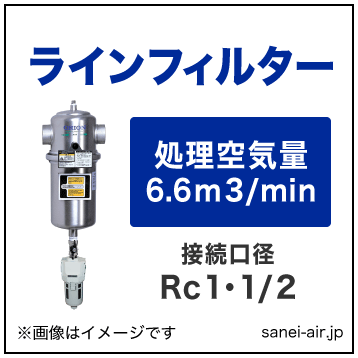

スーパーフィルター「LSF700-1」仕様
型式 | LSF700-1 | |
処理空気量 | 6.6 m3/min | |
使用範囲 | 使用流体
|
圧縮空気 |
使用圧力範囲(ゲージ圧力)
|
0.05~0.98 MPa | |
入気温度 / 周囲温度範囲
|
5~60 ℃ / 2~60 ℃ | |
性能 | ろ過度 / 捕集効率
|
1 μm / 99.999 % |
圧力損失
|
初期:0.005 MPa | |
エレメント交換時期(*1) 圧力損失
|
MAX:0.07 MPa | |
エレメント交換時期(*1) 使用期間
|
1年 | |
主要寸法 | 差圧計接続口径
|
高圧側:Rp1/4 , 低圧側:M5 |
配管接続口径(B・A)
|
Rc1 1/2 | |
ドレン排出口口径
|
Rc1/4 , 外形φ16 | |
質量
|
3.3kg | |
オートドレントラップ型式
|
FD-1D |
(*1)圧力損失もしくは使用期間のいずれか早い方で交換をお願いします。
*交換エレメントは「ELS700」になります。
外形寸法図
