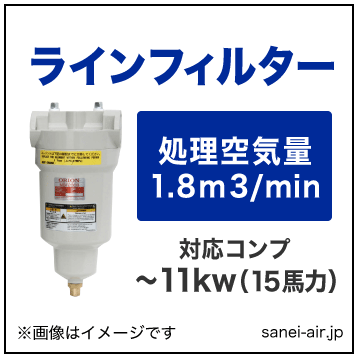

スーパーラインフィルターの目的
・エアーフィルターでクリーンなエアーに!・エアーフィルターの中でも、スーパーラインフィルターは1μm以上の不純物の除去を目的としています。
・コンプレサーの設置環境が、不純物やホコリが少ない場合。よりきれいなエアーにしたい方に。
*対応コンプレッサーの目安:処理空気量:1.8m3/min
【目安としては、11kw(15馬力)までのコンプレッサー】
*注意点:余裕をもたせた機種選定を行って下さい。
特長
・1μm以上の固形物を除去。・処理空気量:1.8 m3/min。
・入気温度:5~60℃
エアーフィルターLSF取付例
オリオンのエアーフィルターの種類・大きさイメージ図
スーパーフィルター「LSF200B」仕様
型式 | LSF200B | |
処理空気量 | 1.8 m3/min | |
使用範囲 | 使用流体
|
圧縮空気 |
使用圧力範囲(ゲージ圧力)
|
0.05~1.57 MPa | |
入気温度 / 周囲温度範囲
|
5~60 ℃ / 2~60 ℃ | |
性能 | ろ過度 / 捕集効率
|
1 μm / 99.999 % |
圧力損失
|
初期:0.005 MPa | |
エレメント交換時期(*1) 圧力損失
|
MAX:0.07 MPa | |
エレメント交換時期(*1) 使用期間
|
1年 | |
主要寸法 | 差圧計接続口径
|
Rc1/4 |
配管接続口径(B・A)
|
Rc3/4 | |
ドレン排出口口径
|
Rc1/4 , 外形φ16 | |
質量
|
2.0kg | |
オートドレントラップ型式
|
NH-503MR(内蔵) |
(*1)圧力損失もしくは使用期間のいずれか早い方で交換をお願いします。
*交換エレメントは「ELS200」になります。
外形寸法図
型式 | A | B | C | D | L |
LSF200B | 290.5 mm | 130 mm | 252.5 mm | - | 370 mm以上 |
スタッフより一言
対応コンプレッサーの目安は載せましたが、機種選定には、余裕を持たせた選定を行ってください。また、状況に応じて、組合せを変えて下さい。
オリオンのエアーフィルターは4タイプあります。
1)ドレンフィルター・DSFシリーズ
2)ラインフィルター・LSFシリーズ
3)ミストフィルター・MSFシリーズ
4)臭気除去ACFフィルター・KSFシリーズ
選定の基準は、「どこまでエアー(圧縮空気)をきれいにしたいか」です。
1)ドレンフィルター・DSFでは、水滴と不純物の粗取り(5μm以上)を目的とします。また、ドライヤーの前に取り付けます。水滴も取り除きますので、ドライヤーの保護の役割も。
2)ラインフィルター・LSFでは、1μm以上の不純物の除去を目的とします。
3)ミストフィルター・MSFでは、0.01μm以上の不純物の除去を目的とし、オイルまでも除去します。
4)臭気除去ACFフィルター・KSFでは、ペーバー状のオイル(臭い)を吸着除去します。
また、コンプレッサーの設置環境から考慮することもあります。
例えば、鋳物工場。鉄粉やホコリが多い場合は、2)ラインフィルターLSFを使用すると、
すぐに詰まります。その場合は、1)ドレンフィルターDSFで粗取りをしてください。
そして、レシプロコンプレッサーをお使いの方は、1)ドレンフィルターDSFもご検討ください。
レシプロコンプレッサーは、シリンダーとリンが接触するので、ごみが多く出るからです。
■■■ オリオン・エアーフィルター一覧 ■■■
■ドレンフィルター・DSFシリーズ(水滴&不純物の除去)
■ラインフィルター・LSFシリーズ(1μm以上の不純物の除去)
■ミストフィルター・MSFシリーズ(オイルミストの除去)
■臭気除去用フィルター・KSFシリーズ(ベーパー状のオイル・臭いを吸着除去)
大型タイプ、フィルターエレメントも取り扱っております。詳しくはお問合せ下さい。
