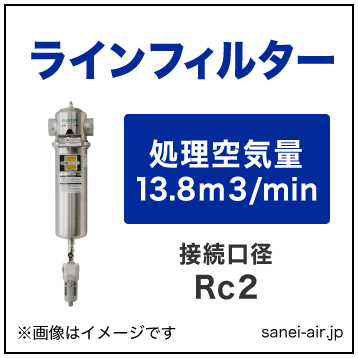

オリオン機械のエアーフィルター・スーパーラインフィルターLSF1300

スーパーラインフィルターの目的

・エアーフィルターでクリーンなエアーに!
・エアーフィルターの中でも、スーパーラインフィルターは1μm以上の不純物の除去を目的としています。
・コンプレサーの設置環境が、不純物やホコリが少ない場合。よりきれいなエアーにしたい方に。

*対応コンプレッサーの目安:処理空気量:13.8m3/min
*注意点:余裕をもたせた機種選定を行って下さい。



特長

・1μm以上の固形物を除去。
・処理空気量:13.8 m3/min。
・入気温度:5~60℃

エアーフィルターLSF取付例

エアーラインフィルターLSF取付例

オリオンのエアーフィルターの種類・大きさイメージ図

エアーフィルターイメージ

スーパーフィルター「LSF1300-1」仕様

型式 LSF1300-1
処理空気量 13.8 m3/min
使用範囲
使用流体
圧縮空気
使用圧力範囲(ゲージ圧力)
0.05~0.98 MPa
入気温度 / 周囲温度範囲
5~60 ℃ / 2~60 ℃
性能
ろ過度 / 捕集効率
1 μm / 99.999 %
圧力損失
初期:0.005 MPa
エレメント交換時期(*1) 圧力損失
MAX:0.07 MPa
エレメント交換時期(*1) 使用期間
1年
主要寸法
差圧計接続口径
高圧側:Rp1/4 , 低圧側:M5
配管接続口径(B・A)
Rc2
ドレン排出口口径
Rc1/4 , 外形φ16
質量
4.3kg
オートドレントラップ型式
FD-1D

(*1)圧力損失もしくは使用期間のいずれか早い方で交換をお願いします。

*交換エレメントは「ELS1300」になります。



外形寸法図

オリオン機械のエアーフィルター・スーパーラインフィルターLSF400

型式 A B C D L
LSF1300-1 791.5 mm 173 mm 478 mm 97.5 mm 1080 mm以上

スタッフより一言

圧縮空気の除湿に!エアー機器の故障を防ぎます

対応コンプレッサーの目安は載せましたが、機種選定には、余裕を持たせた選定を行ってください。また、状況に応じて、組合せを変えて下さい。

オリオンのエアーフィルターは4タイプあります。

1)ドレンフィルター・DSFシリーズ
2)ラインフィルター・LSFシリーズ
3)ミストフィルター・MSFシリーズ
4)臭気除去ACFフィルター・KSFシリーズ


選定の基準は、「どこまでエアー(圧縮空気)をきれいにしたいか」です。

1)ドレンフィルター・DSFでは、水滴と不純物の粗取り(5μm以上)を目的とします。また、ドライヤーの前に取り付けます。水滴も取り除きますので、ドライヤーの保護の役割も。
2)ラインフィルター・LSFでは、1μm以上の不純物の除去を目的とします。
3)ミストフィルター・MSFでは、0.01μm以上の不純物の除去を目的とし、オイルまでも除去します。
4)臭気除去ACFフィルター・KSFでは、ペーバー状のオイル(臭い)を吸着除去します。

また、コンプレッサーの設置環境から考慮することもあります。
例えば、鋳物工場。鉄粉やホコリが多い場合は、2)ラインフィルターLSFを使用すると、 すぐに詰まります。その場合は、1)ドレンフィルターDSFで粗取りをしてください。
そして、レシプロコンプレッサーをお使いの方は、1)ドレンフィルターDSFもご検討ください。 レシプロコンプレッサーは、シリンダーとリンが接触するので、ごみが多く出るからです。
