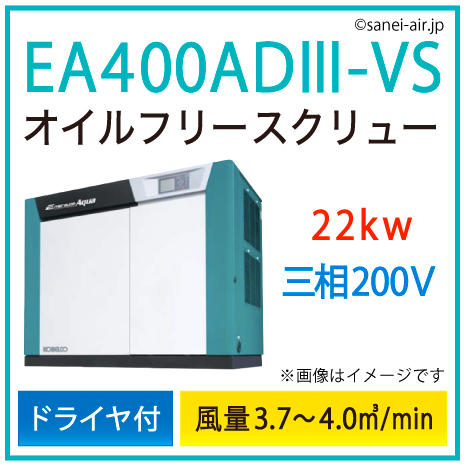

EA400ADⅢ-VSメイン

こんな業種におすすめ

製造 食品

特徴

1抜群の省エネ効果
水噴射式の特性+高効率インバータ制御
水噴射式+新型本体を採用することで、他社同クラス機種と比較しても圧倒的な吐出空気量を達成。
また、インバータ制御範囲(空気量比)を15~108%まで拡大することにより、
あらゆる負荷状況において最高レベルの省エネ運転を実現します。

省エネ性能の比較

インバータ冷却ファンの採用
冷却ファンもインバータ化することで、究極のエネルギーロス削減を実現。
吐出空気温度によりファンの回転数をコントロールして、
無駄な消費電力を抑えます。
2他社よりも吐出空気量が多い
クラスNo.1の高効率を実現
圧縮機本体に水を噴射し、非接触本体間のシールをすることで漏れロスを削減。
油冷式並の吐出空気量を可能にし、
同レンジ他社機をしのぐクラスNo.1の吐出空気量を達成しました。
ワイドレンジ制御により、最適圧力に応じて最大風量を提供
お客様が使用圧力を選択されると、自動的に吐出空気量を調整。
最適圧力に応じて最大風量を確保します。

吐出風量の比較

3水噴射式のメリット
高効率なクリーンエアー
水噴射式採用により、シール性の向上および冷却効果による高効率、
クリーンエアーを達成。
さらに、コベルコ独自の非接触本体+インバータ駆動IPM高速モータ直結構造により、
ベルトやギアで発生していたエネルギーロスを究極まで低下させました。
また、比接触本体により、熱膨張や摩擦による性能低下の心配もありません。

本体構造

従来の純水装置が不要
水噴射式コンプレッサの課題である循環水の水質管理をドライヤドレン循環方式の採用で解決。
ドライヤから得られるドレン水が純水なみの性質を持つことを利用し、
そのドレン水を回収、循環させることで水管理が可能。
これにより、従来必要であった純水装置などのオプションが不要になりました。

系統図

4IPM高効率モータの採用
ワイドレンジ制御を可能としたIPM高効率モータを搭載。
回転子に永久磁石を内臓することによって、汎用誘導モータ、
高効率誘導モータを上回る効率を実現。
モータ軸受レス構造なので、軸受けで発生していたエネルギーロスも削減しました。
また、エネルギーロス(発熱)が少ないため、小型・軽量化も達成しました。
5周囲温度への耐力向上
周囲温度への耐力を向上させるために、クーラ形状・ファン等の冷却系統を見直し、
周囲温度45℃でも異常停止しない運転を可能とした、ゆとりある設計をしています。
※周囲温度40℃を超える環境で長時間の連続運転を行った場合、 電装品・Oリング等の寿命が通常よりも短くなります。
6省メンテナンスをもたらすシンプル構造
■モータ軸受レス構造
軸受交換やグリスアップが不要です。
■メカニカルシールレス構造
モータの完全密閉構造・耐油性モータの採用により、不要となりました。
■吸気調整弁レス構造
負荷状況に応じリニアな運転制御が可能であるため、
低負荷時において必要だった吸気調整弁がいりません。
■水フィルタ交換は6,000時間毎でOK(純水装置などのオプション不要)
7安全・安心
充実した電装品保護
■DCリアクトル内臓
メインインバータには高調波を制御するDCリアクトルを内臓。
■瞬停・停電自動復帰…0.120sec
■12,000V雷サージキラー、ノイズフィルタ内臓
8環境対応
すみずみまで環境に配慮
■ドライヤの冷媒にR407Cを採用
オゾン破壊係数ゼロのR407Cをドライヤの冷媒に採用しています。
■吸音材の分別廃棄が容易
コンプレッサの廃棄時に、吸音材の分別廃棄が簡単にできます。
■低騒音化
騒音の原因箇所をひとつひとつ見直すことによって、
運転音の大きさはもちろん、音質も改善しました。

スペック

型式 EA400ADⅢ-VS
※ドライヤ一体型(ドライヤ付)
周波数Hz 50/60共用
吐出し空気量 3.7~4.0㎥/min
出力kw 22kw(30馬力)
吸込み条件 圧力/温度 大気圧/2~40℃
吐出し条件 圧力Mpa 0.69~0.59Mpa
吐出し条件 温度℃ 45以下(周囲温度30℃条件)
吐出し管径A 25A
圧縮機軸動力kw 23.0kw
コンプレッサ用モータ 電圧V 200/200・220[400/400/440]
コンプレッサ用モータ 共通仕様 全閉、永久磁石形3相同期
コンプレッサ用モータ 起動方式 インバータ
ドライヤ 出口空気露点℃ 圧力下10以下
ドライヤ 消費電力kw 1.34/1.64
ドライヤ 冷媒・制御方式 R407C、キャピラリチューブ
ファン用モータ出力kw 2.2(インバータ制御)
外形寸法(幅×奥行×高さ) 1,650×900×1,500mm
質量kg 840kg
循環水初期充墳量L 26L
潤滑油初期充墳量L 3L
騒音値(正面1.5m) 62dB(A)

※吐出し空気量は圧縮機吸込状態に換算した値です。
※出口空気露点温度は大気温度30℃、0.69(0.7)Mpa時の値です。
※吐出し空気量はドレン析出時には約3%減少します。
※出荷時には潤滑油は充填しています。必ず当社純正油“EXTRA-OIL”を充填してご使用ください。
※騒音値は無響音室にて、機械正面1.5m、高さ1m全負荷で測定した時の値です。
※圧縮空気は直接人体に吸引する呼吸器系の機器には使用できません。
※コンプレッサは設置場所の周囲空気によりユニット内を冷却していますので、周囲温度が40℃を超えないように換気などに配慮してください。
※水冷機の冷却水温は32℃を超えないようにしてください。
※冷却水水質の詳細については、別途お問い合わせください。
※凍結破損の恐れがありますので、周囲温度は2℃以上になるように配慮してください。
※外観・仕様につきましては予告なしに変更することがあります。
※使用モータ枠は定格出力のS.F.=1.1としています。
※出力は公称出力を示します。
