■NAR形・AR形はセルフリリーフ式ですので、設定圧力の5%を超えると自動的に大気へ放出し2次側圧力を調整します。
「ダイヤフラム形減圧弁・ARシリーズ」(アネスト岩田)仕様一覧
*該当する型番の仕様をご確認下さい。
型式 | 接続口径 | 空気流量 | 1次側最高圧力 |
2次側圧力調整範囲 | 最高使用温度 (流体温度) |
備考 |
AR-202LBG | Rc 1/4 | 1500 L/min | 1.0 MPa (10 kgf/cm2) |
0.02~0.34 MPa (0.2~3.5kgf/cm2) |
65℃ | 廃番 |
AR-203LBG | Rc 3/8 | |||||
AR-206BG | Rc 3/4 | 10000 L/min | 2.06 MPa (21 kgf/cm2) |
0.07~0.83 MPa (0.7~8.5kgf/cm2) |
*備考1 | |

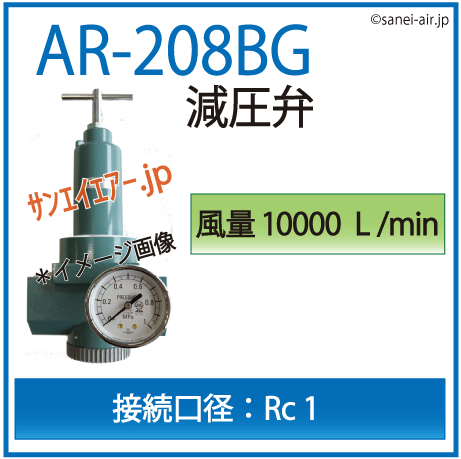

AR-208BG | Rc 1 | |||||
AR-302CG | Rc 1/4 | 350 L/min | 0.04~0.83 MPa (0.4~8.5kgf/cm2) |
*備考1 |
*備考1*
空気流量は1次側圧力0.7MPa(7kgf/cm2)、2次側設定圧力0.5MPa(5kgf/cm2)時で、圧力降下は0.08MPa(0.8kgf/cm2)です。
※特典のメールカウンセリングについては、「当店・ショップの特典」に記載してあります。 | ||
