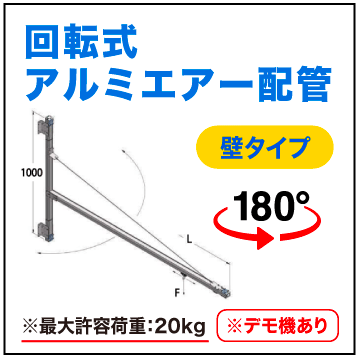

回転式アルミエアー配管(壁タイプ)とは
現場改善に回転式アルミエアー配管はいかがですか?工場や作業場の床が、長いエアーチューブで混雑していて、手元足元がもたついたり、
圧損が生じたり・・・
回転アームを使えば、広い作業エリアでエアー工具を使えます。
自動潤滑ベアリング上で回転するホローピボットに固定された水平バーで構成されていて、
圧縮空気を密封するためのガスケットがついているので、エアー漏れも安心です。
初心者でも簡単に取付可能なこの回転式アルミエアー配管、挑戦してみませんか?
卓上タイプをご紹介します。
→卓上タイプはこちら>>
壁タイプの特徴
アームが360°回転!すっきり安全作業エリア
アームの長さは標準2m / 2.5m / 3m / 4m /5mの5種類あります。オリジナルの長さも可能です。
180°回転・するので、広い半円形エリアでエアー工具を使う事が可能です。
例えば、壁や柱まで取りに行っていたエアー工具をすぐに使えるようになります。
エアーホースが手元にあって、ほかの作業で邪魔になることでお困りなら、
すっきりした作業エリアになります。安全に作業もできます
(*)ツール吊り下げフック
工具を使わないときはこれに引っ掛けておけば邪魔になりません
▲壁3mタイプとスライド式エアー取出口を組合せたタイプです。(事例)
壁に取り付けて固定するだけ簡単施工です
セットになっているので、簡単に施工できます*スプリングバランサーやコイルエアーホースはセットには含まれておりません(別途御見積)
固定用治具・金具やツール吊り下げフックがセットになっています。
エアーの取口もついています。(3/8ネジ)
最大許容荷重は20kgです。
オリジナルも可能です
アームの長さの変更や、エアーの取出口を増やしたいなど、お客様のご用途に合わせて、オリジナルも製作可能です。
オプションでアーム上を自在に移動
エアーの取出口をトロリーセットにすれば、アーム上を自在に移動可能です。回転運動に加え、並進運動も可能になり、より広範囲の作業エリアを実現することが可能です。
(別途御見積必要)
スペック
L m | 2 | 2.5 | 3 | 4 | 5 |
---|---|---|---|---|---|
コード ? | 002 001 200 | 002 001 250 | 002 001 300 | 002 001 400 | 002 001 500 |
P kg | 11 | 11.5 | 12 | 13 | 14.5 |
数量 | 1 | 1 | 1 | 1 | 1 |
※壁に固定するタイプの回転アームは、固定用ダボ、3/8インチのアウトレットプレート、ツール取付け用グラインダーパッドがセットになっています。最大許容荷重は20kgです。
スタッフより一言
デモ機で現場に合うかどうか、試してみませんか?
着払いでお送りさせてはいただきますので、デモ機ご依頼時に、送料をお伝えいたします。
また、現場のお写真なども送っていただけると、よりご提案しやすいかと思います。
他、わからない点がございましたら、お気軽にお問合せください。
