パタガンの用途
・従来のエアーガンよりも効果的に水切り・除塵・油切りをしたい方に。・細かいところ、ピンポイントで処理したい方に!
・圧縮空気エアーの節約にもなり、時間短縮にも効果あります。
↓↓↓まずは動画をご覧ください。パタガンの事がよくわかります。↓↓↓
パタガンとは??

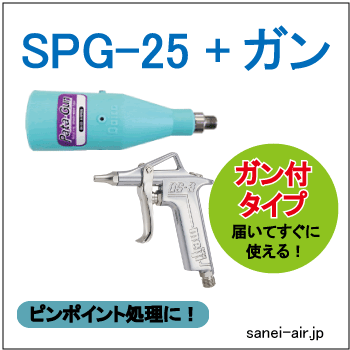

パタガンとは、回転波動ノズルの事。こちらのSPG-25型は細かいところ、ピンポイントで処理したい時に適しています。
また、初めて回転波動ノズル パタガンをご使用になられる場合は SPG-40型をオススメします。
■エアー噴射口が高速回転します。
↓■回転することにより断続的なエアーが広範囲に広がります。
↓■従来のエアーガンよりも効果的に水切り・除塵ができます。
↓■処理時間の短縮、エアー消費量を削減!
用途は様々。取付も簡単!
凸凹ワークの処理に最適! | 一般的なガンとの取付も簡単! |
パタガンの用途・導入実績
一般分野 | 自動車分野 |
・各種フィルターろ材の掃除 ・リサイクル用品の掃除 ・印刷用のスクリーンの洗浄後の水切り ・ラジエーターや熱交換器アルミフィンの掃除 ・通箱の裏面格子状凹凸部の水切り ・粒状樹脂材の撹拌乾燥 ・エアコンのフィルタ等の洗浄後水切り ・自動車座席シートのクリーニング ・工作機械の清掃 ・樹脂成型部品の塗装前の水切り |
・ダイキャスト部品の油切り・水切り ・プレス加工品の余剰防錆剤の除去 ・金属機械加工後の薄バリ取り ・ライト部品やインパネ部品など樹脂成型品のバリ取り・ 研磨粉除去・水切り |
エレクロトニクス業界 | 食品分野 |
・半導体搬送トレイの洗浄後水切り ・実装基盤のゴミ、ホコリの除去 ・基板を半田槽から出した後の半田ダレ防止 |
・食品用立体包装の凹部水切り ・ミネラルウォーターボトル、取って部の水切り ・食品の日付印字前の水切り ・チェーン/ネットコンベアーの汚れ除去・水切り ・作業衣のホコリ飛ばし ・食品トレーの洗浄後水切り |
パタガンとエアーガンの違いは?
凸凹した物 | 処理幅が広い |
【パタガン】回転波動による効果でエアー衝突力を繰り返しますので、窪みにたまった水などをたたき出すことができます。 【通常のエアーガン】エアーでただ押していることになりますので水は段差を乗り越えられず、窪みに残ってしまいます。 |
*同圧力・同流量で使用した場合、パタガンの方が回転波動効果で広範囲の処理ができます。 *パタガンは省エネ志向のエアーノズルです。 |
2種類のパタガン。SPG-40とSPG-25、用途・特長の違いは?
SPG-40 | SPG-25 |
広範囲で処理をしたい時に適しています。 | 細かい所にピンポイントで当てたい時、 狭い範囲を処理したいときに適しています。 |
■波動の当たる範囲は?
パタガンのコツ!上手に使って効率の良い作業を!
SPG-25型の仕様
製品名 | SPG-25型 |
使用流量 | 100~115 NL/min |
使用可能流体 | エアー、不活性ガス |
*使用圧力 | エアーガンで使用の場合:0.4~0.5MPa |
*使用圧力 | 固定配管に直結の場合:0.35~0.45MPa |
製品重力 | (ユニットタイプ)113g |
使用流量(標準圧力時の目安) | エアー流量 → 100NL/min(0.4MPa) |
エアダスター(標準ノズル) | 仕様 |
【型式】明治エアーガンDS-3T 【ノズル口径】2.2φmm 【最高仕様圧力】0.69MPa 【空気使用量】140L/min 【接続ネジ径】G1/4 |
