コンプレッサー側に冷凍式エアードライヤーを設置しているが、末端よりドレンが発生してお困りの方。
もっと露点温度を下げたい方。
圧縮空気を供給するだけで、露点温度-17~-65℃の超乾燥した圧縮空気が得られます。
ゴミ・油除去用フィルター付のセットはこちら
■■■ 用途 ■■■
■■■ 特長 ■■■
膜式ドライヤーには他のドライヤーと比較するとこんな特徴があります。
項 目 | 冷凍式エアードライヤー | 乾燥剤式(吸着式)エアードライヤー | 膜式エアードライヤー | 特 徴 |
大気圧露点温度 | -17℃ | -17~-22℃ | -17~-65℃ | 幅広い除湿域、超乾燥 |
フロンガス | アリ | ナシ | ナシ | 地球環境に優しい |
メンテナンス | アリ | アリ | ナシ | 省力化 |
消費電力 | アリ | アリ | ナシ | 省エネ |
ドレン処理 | アリ | ナシ | ナシ | ドレン排出なし、省力、省エネ |
パージ | ナシ | アリ | アリ | 圧縮空気をパージしますので非省エネ |
厳しい環境下 | 不適応 | 不適応 | 適応 | 粉塵が多い区域OK・屋外OK・防爆区域OK |
スペース | 大 | 大 | 小 | 配管途中に組み込むだけでOK |
高温度 | 不適応 | 適応 | 適応 | 供給空気温度65℃までOK |
圧 力 | 1MPa以下 | 1MPa以下 | 2.1MPa以下 | 使用圧力範囲0.2~2.1MPa(膜式エアードライヤー本体) |
■■■ 原理 ■■■
中空糸膜フィルターの内側に圧縮空気が通ると、水蒸気が膜の外に排出され、
出口側には乾燥した空気が得れます。
<<イメージ図>>
あくまでも基準定格の条件の場合です(詳細は仕様をご確認下さい)
一つでも条件が変わりますと数値が変わってきます。
性能表で確認して頂くか当店にご相談下さい。
■■■ 取付例 ■■■
■■■ 膜式エアードライヤー露点性能 ■■■
出口空気露点は、条件により変わります。上記グラフは目安としてご使用ください。
他条件につきましては、お気軽に当店までお問い合わせください。
■■■ 膜式エアドライヤー本体仕様 ■■■
(注1):取付位置によりパージ排出口が上下垂直になるようにして下さい。
(注2):入口側にプレフィルター、ミストフィルターを装着してください。
型式 | 寸法 ( mm ) | 入口・出口 口径 |
質量 ( kg ) |
使用圧力範囲 ( MPa ) |
入気温度範囲 ( ℃ ) |
処理流体 | 材質 | |||
(A) | φB | C | φD | |||||||
MD20-4 | 685 | 42 | 424 | 55 | Rc1/2 | 0.9 | 0.2~2.1 | 1.5~60 | 圧縮空気 |
■ドライヤー本体 ・胴 体:ABS樹脂 ・キャップ:アルミニウム ■入口・出口継手: ステンレス |
---|---|---|---|---|---|---|---|---|---|---|
MD30-4 | 437 | 89 | 28 | 100 | 2.3 | |||||
MD40-6 | 736 | 89 | 323 | 100 | Rc3/4 | 3 | ||||
MD50-6 | 1,101 | 89 | 688 | 100 | 4 | |||||

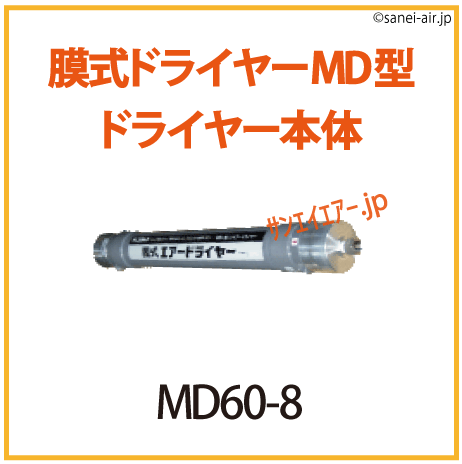

MD60-8 | 1,113 | 114 | 663 | 125 | Rc 1 | 6.5 |
■冷凍式ドライヤーを設置していても、末端からドレンが発生してお困りの方 |
