キューブカプラメイン

用途例

●加圧筋力トレーニング 機器の空気配管
加圧筋力トレーニング 機器の空気配管加圧筋力トレーニング 機器の空気配管
●業務用インクジェットプリンターのインク配管・冷却水配管
業務用インクジェットプリンターのインク配管・冷却水配管

特徴

1小型で軽量

同じスペックの製品と比較すると・・・重さは約1/5
(最高使用圧力・流量において近い弊社製品)

キューブカプラ重さ
2ワンタッチで接続可能

押し込むだけ、ワンタッチで接続が可能です。

キューブカプラワンタッチ接続
3プッシュボタンで簡単分離

ソケット側の分離用プッシュボタンを押すと簡単に分離することができます。

キューブカプラ簡単分離
4カラーバリエーションで配管接続ミスを防止

全5色のカラーバリエーションがございますので、ひと目で迷わず接続できます。
また、接続後の色も確認が可能です。

キューブカプラ カラーバリエーション

スペック

仕様
本体材質 ポリアセタール樹脂(POM)
取付サイズ R 1/8、チューブ内径φ4・φ6
最高使用圧力 MPa{kgf/c㎡} 1.0{10}
耐圧力 MPa{kgf/c㎡} 1.5{15}
シール材質
使用温度範囲
シール材質 表示記号 使用温度範囲 備考
二トリルゴム NBR(SG) -20℃~+60℃ 標準材質
推奨締付トルク範囲
取付ねじサイズ R 1/8
トルク値 0.9~1.1{9.2~11}

スペック

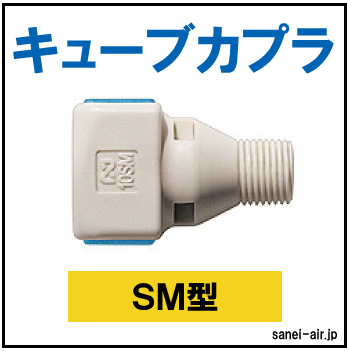

ソケット SM型(めねじ取付用)
キューブカプラ SM型キューブカプラ SM型寸法
製品型式 相手側取付
ねじサイズ
内蔵バルブ 質量(g) 寸法
φD
SPC-10SM Rc 1/8 6.8 31.5 (20.3) R 1/8 19.5 (25.5)
SPC-10SM-VL Rc 1/8 - 6.4 31.5 (20.3) R 1/8 19.5 (25.5)

※各色は形式の後ろに 青:-BLU 黄色:-YEL ピンク:-PNK 緑:-GRN アイボリー:-IVR が付きます。
 (例/SM型-青:SPC-10SM-BLU)

キューブカプラ ソケット SM型(めねじ取付用)

価格: ¥663 (税込 ¥716) ¥690 (税込 ¥745)

返品について

twitter
数量:
型式価格在庫購入
SPC-10SM¥663(税込 ¥716)在庫あり
SPC-10SM-VL¥690(税込 ¥745)在庫あり

送料・支払条件

送料:全国一律648円。27,000円以上送料無料。代引き手数料:一律324円。54,000円以上は手数料無料
