用途例
●加圧筋力トレーニング 機器の空気配管
●業務用インクジェットプリンターのインク配管・冷却水配管
特徴
小型で軽量
同じスペックの製品と比較すると・・・重さは約1/5
(最高使用圧力・流量において近い弊社製品)
ワンタッチで接続可能
押し込むだけ、ワンタッチで接続が可能です。
プッシュボタンで簡単分離
ソケット側の分離用プッシュボタンを押すと簡単に分離することができます。
カラーバリエーションで配管接続ミスを防止
全5色のカラーバリエーションがございますので、ひと目で迷わず接続できます。
また、接続後の色も確認が可能です。
スペック
仕様
本体材質 | ポリアセタール樹脂(POM) | |||
取付サイズ | R 1/8、チューブ内径φ4・φ6 | |||
最高使用圧力 MPa{kgf/c㎡} | 1.0{10} | |||
耐圧力 MPa{kgf/c㎡} | 1.5{15} | |||
シール材質 使用温度範囲 |
シール材質 | 表示記号 | 使用温度範囲 | 備考 |
二トリルゴム | NBR(SG) | -20℃~+60℃ | 標準材質 |
推奨締付トルク範囲
取付ねじサイズ | R 1/8 |
トルク値 | 0.9~1.1{9.2~11} |
スペック

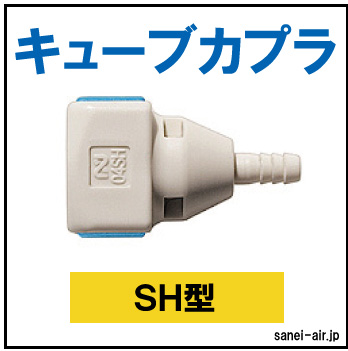

ソケット SH型(チューブ取付用)
製品型式 | 相手側 チューブサイズ(mm) |
内蔵バルブ | 質量(g) | 寸法 | |||||||
L | A | E | φT | φB | H | φD | |||||
SPC-04SH | 内径φ4 | ○ | 6.5 | 35 | 10 | (20.3) | 4.8 | 2.5 | 19.5 | (25.5) | |
SPC-04SH-VL | 内径φ4 | - | 6.1 | 35 | 10 | (20.3) | 4.8 | 2.5 | 19.5 | (25.5) | |
SPC-06SH | 内径φ6 | ○ | 7.0 | 40 | 15 | (20.3) | 7 | 3.6 | 19.5 | (25.5) | |
SPC-06SH-VL | 内径φ6 | - | 6.6 | 40 | 15 | (20.3) | 7 | 3.6 | 19.5 | (25.5) |
※各色は形式の後ろに 青:-BLU 黄色:-YEL ピンク:-PNK 緑:-GRN アイボリー:-IVR が付きます。
(例/SM型-青:SPC-10SM-BLU)
