aircom取付用ブラケット aircom取付用ブラケット事例 aircom取付用ブラケット事例1 aircom取付用ブラケット事例2

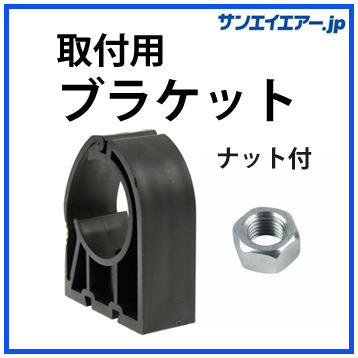

*取付ブラケットには、M8ナットが同梱されています。
 ボルトは付属されておりません。ご了承下さいませ。
 M8ボルトをご用意してください。


施工について

施工場所によって、取付金具は別途ご用意ください。*PDFデーターでご確認ください。

①配管工事注意事項はこちら

②壁面・柱に固定する場合はこちら

③天井・梁から吊り下げの場合はこちら

④壁面のケイカル板・石膏ボードへの固定方法はこちら

⑤配管施工例(市販金具 T型足使用例)



名称 サイズ
DIRFEM8020CF φ20
DIRFEM8025CF φ25
DIRFEM8032CF φ32
DIRFEM8040CF φ40
DIRFEM8050CF φ50
コンプレッサーの容量とアルミエアー配管φの参考データ
コンプレッサーの出力 アルミエアー配管φ
~5.5kw φ20
15kw φ25
37kw φ32
55kw φ40
75kw φ50

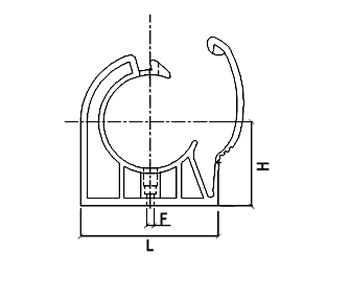

寸法・サイズ

型式 Gr D L H F Dpt
DIRFEM8020CF 20 20 31 35 9 30
DIRFEM8025CF 30 25 38 35 9 30
DIRFEM8032CF 70 32 49 35 9 40
DIRFEM8040CF 80 40 60 70 9 40
DIRFEM8050CF 85 50 75 70 9 40
クイックリダクション

仕様・構造

*φ40ストレートカップリングの場合
aircom仕様アルミエアー配管

【キャンペーン価格】取付用ブラケット|アルミエアー配管aircom

価格: ¥150 (税込 ¥165) ¥510 (税込 ¥561)

返品について

数量:
型番価格在庫購入
φ20(DIRFEM8020CF)¥150(税込 ¥165)在庫あり
φ25(DIRFEM8025CF)¥160(税込 ¥176)在庫あり
φ32(DIRFEM8032CF)¥330(税込 ¥363)在庫あり
φ40(DIRFEM8040CF)¥450(税込 ¥495)在庫あり
φ50(DIRFEM8050CF)¥510(税込 ¥561)在庫あり

*取付ブラケットには、M8穴角ナットが同梱されています。
 ボルトは付属されておりません。
