コンパクトマルチサンダー

特徴

1耐圧力の不安解消!
全サイズ1.0MPa対応!

一般の耐圧ホースに比べ1.5倍の耐圧力があるので、今までの耐圧力ギリギリで使用されていた方も安心です。
また、全サイズ1.0MPaに対応し、メンテナンス管理も簡単です。

ホース比較 継手比較

2取付作業の標準化が可能です
ホース配管の作業標準化と長期間メンテナンスフリーで安全、安心!


耐油性・耐久性に優れる「トヨシグナルホース」と、締付けトルクの設定などがいらず、配管後の増締めも不要な専用継手「トヨコネクタ」を使えば、」取付け作業の標準化と、長期間メンテナンスフリーの配管が可能になります。




3振動にも強いので機械配管にも
振動による漏れや抜けなどの配管トラブル防止できます


市販竹の子継手+ホースバンド接続と比較して振動に強いので、振動による漏れや抜けなどの配管トラブルを防止できます。また、地震などの予防保全や災害後の復旧作業も容易になります。


3施工・メンテナンスがしやすい
1.約40%軽量化

ゴムホースに比べ約40%も軽いので扱いやすく、施工効率がアップします。    重量比較

2.流体の方向とホースのねじれが確認できる

ホースの矢印マーキングで流体の方向が、透明なライン「シグナルライン」で、配管時のねじれチェックと、流体の状態が確認できます。


ねじれ
3接続には必ず専用継手で!
専用継手(真鍮)の特徴
継手 継手説明
品 番 ネジ規格
TC3-B型 TC3-B9-R3/8 R3/8
TC3-B12-R1/2 R1/2
TC3-B15-R1/2 R1/2
TC3-B19-R3/4 R3/4
TC3-B25-R1 R1

【漏れ、抜けにくい】ホースの挿入が簡単にでき、袋ナットを隙間なく締め付けるだけでホース抜け、
流体漏れを防止。
【時間短縮の実現】ホースの挿入、取外しが簡単で作業効率がアップ。
【作業標準化】袋ナットを最後まで締め付けることで完了。
【圧力損失の低減】流体漏れの減少と、竹の子継手に比べ広い有効断面積が(穴径が大きい)圧力損失を低減。
【耐久性】ホース口とニップルが一体なので、流体が継手内部のパッキンに接液することがないのでパッキンの耐性でなく、継手本体の耐性がある流体を仕様できます。
【振動に強い】振動による漏れ抜けなどの配管トラブルを防止、
地震などの予防保全や災害後の復旧作業が容易。

専用継手の取り付け方

写真 1.あらかじめニップルを機械側に取り付けます。

写真 2.ホースに袋ナットを通しパッキン付きスリープを通します。
※パッキンがスリーブ内側の溝にはまっているかをご確認ください。

写真 3.ニップル奥までホースを差し込み、スリーブを押し込みます。

写真 4.袋ナットを隙間がなくなるまで閉めてください。

取り付け工具

締め上げには「モンキーレンチ」又は「モーターレンチ」をご使用ください。パイプレンチは使用しないでください。ナット部を傷つけます。
継手

▼ コンプレッサー、圧縮エアーのプロ、サンエイエアーだからできる「安心サポート」です。
  ぜひご利用ください!

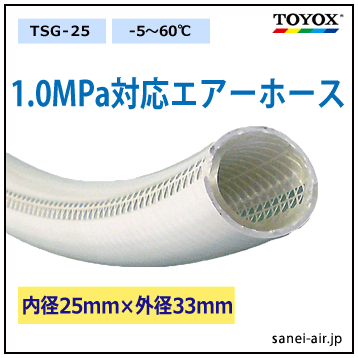

1.0Mpa対応エアホース(TSG-25)内径25mm*外径33mm|トヨックス

価格: ¥1,730 (税込 ¥1,903)
数量: M
在庫: 在庫あり

返品について

1.0Mpa対応エアホース(TSG-25)専用継手

*取り寄せ品です。
お急ぎの場合は、メーカー直送で手配を致しますので、お申し付け下さい。(追加送料がかかります)
