接続には必ず専用継手で!

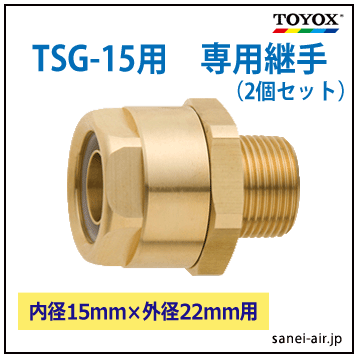

専用継手(真鍮)の特徴
品 番 | ネジ規格 | |
TC3-B型 | TC3-B9-R3/8 | R3/8 |
TC3-B12-R1/2 | R1/2 | |
TC3-B15-R1/2 | R1/2 | |
TC3-B19-R3/4 | R3/4 | |
TC3-B25-R1 | R1 |
【漏れ、抜けにくい】ホースの挿入が簡単にでき、袋ナットを隙間なく締め付けるだけでホース抜け、
流体漏れを防止。
【時間短縮の実現】ホースの挿入、取外しが簡単で作業効率がアップ。
【作業標準化】袋ナットを最後まで締め付けることで完了。
【圧力損失の低減】流体漏れの減少と、竹の子継手に比べ広い有効断面積が(穴径が大きい)圧力損失を低減。
【耐久性】ホース口とニップルが一体なので、流体が継手内部のパッキンに接液することがないのでパッキンの耐性でなく、継手本体の耐性がある流体を仕様できます。
【振動に強い】振動による漏れ抜けなどの配管トラブルを防止、
地震などの予防保全や災害後の復旧作業が容易。
専用継手の取り付け方
1.あらかじめニップルを機械側に取り付けます。
2.ホースに袋ナットを通しパッキン付きスリープを通します。
※パッキンがスリーブ内側の溝にはまっているかをご確認ください。
3.ニップル奥までホースを差し込み、スリーブを押し込みます。
4.袋ナットを隙間がなくなるまで閉めてください。
取り付け工具
締め上げには「モンキーレンチ」又は「モーターレンチ」をご使用ください。パイプレンチは使用しないでください。ナット部を傷つけます。
