※アルミエアー配管・TESEOは別途送料がかかります。送料は都度ご連絡いたします。

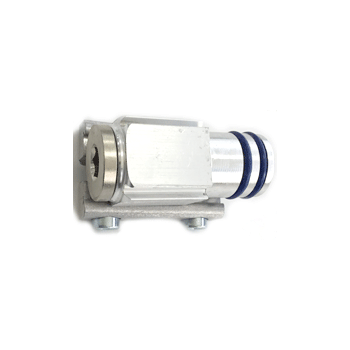

密閉ターミナルと固定用ブラケットがセットになっています。
名称 | D(mm) | L(mm) | E(mm) | B(mm) | 重量(g) |
---|---|---|---|---|---|
AP22 | 20 | 46 | 4 | 24 | 70 |
AP28 | 25 | 60 | 4 | 28 | 125 |
AP45 | 40 | 80 | 5 | 35 | 300 |
AP54 | 50 | 150 | 5 | 75 | 710 |
■コンプレッサーの最大出力をもとにAPシステムの直径を選択した場合の参考データ
コンプレッサーの出力 | AP | 流量の目安(L 30m-6bar-△p 3%) |
---|---|---|
kw | Nl/min | |
11 | 22 | 1,650 |
19 | 28 | 2,900 |
67 | 45 | 10,000 |
110 | 54 | 16,400 |
