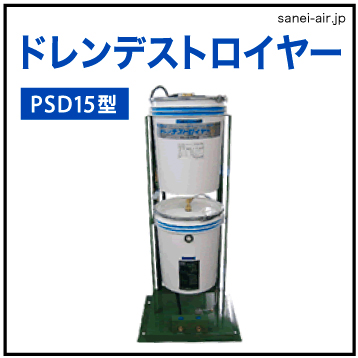

ドレンデストロイヤーとは
ドレンデストロイヤーは、ドレン中に 含有している油分を5ppm以下の清水にする画期的な油水分離装置です。
また、モーター・ポンプ等の電気機器を一切使用しないで 特殊フィルターのみで分離可能です。
小型のコンプレッサーや配管ドレンの局所処理を目的に開発され、
自然落下方式を採用 しており、他の箇所から発生したドレンを手動投入することも可能です。
(⻑時間滞留した古いドレンは処理できません。)
取付例
(注)既設のドレントラップの後にダブルで取り付けると、ドレンが抜けなくなりトラブルの原因になります。・自動運転の場合、フクハラ製電磁式ドレントラップ
(シングルトラップ・ダブルトラップ・オートエアートラ ップ・電子トラップ・電子トラップII)を
コンプレッサー1台につき、それぞれ1台取付けてください。
なお、フクハラ製スーパートラップはご使用しないでください。
フクハラ製ドレックスはドライヤー専用の ドレントラップです。
・PSD15・22型のドレン入口および清水出口は、ホースまたは8A配管にて接続してください。
特徴
大きな処理量と安価な処理費PSD8 :150ppm時 8,000L・6.9円/L
PSD15:150ppm時 12,000L・4.2円/L
PSD22:150ppm時 24,000L・4.0円/L
無電源装置
PSD型は自然落下方式によるドレン処理。
非常にシンプルな構造なのでほとんど故障はありません。
特殊フィルターだけで1981年よりエマルジョン(乳化油)を処理しています。
スラッジの発生もないため人手がまったくかかりません。(特許取得済)
ランニングコスト比較
型式 | PSD8 | PSD15 | PSD22 | ||||
油分濃度 (注1) |
全処理量(L) (注2) |
ランニングコスト (円/L) |
全処理量(L) | ランニングコスト (円/L) |
全処理量(L) | ランニングコスト (円/L) |
|
50ppm | 24,000 | 2.3 | 36,000 | 1.4 | 72,000 | 1.3 | |
100ppm | 12,000 | 4.6 | 18,000 | 2.8 | 36,000 | 2.7 | |
150ppm | 8,000 | 6.9 | 12,000 | 4.2 | 24,000 | 4.0 |
(注1)油分濃度はコンプレッサーの稼働条件、オイル消費量、負荷率、
周囲環境(温度・湿度)によって変化します。
(注2)全処理量(年間ドレン発生量)は、ドレン分離槽通過後の油分濃度(100ppm)を 基準値として計算しています。(PSD8型を除く)
名称・目的
②:P-XAB槽③:P18型分離槽
④:出口ストレーナ
⑤:フィルターエレメント汚れ具合確認窓
⑥:ひも状吸油材(内部)
順番 | 名称 | 目的 | 型式 | |
② | P-XAB槽 | 乳化水を水と油に分解し、 油分を吸着し処理水を清水にします。 |
P-XAB槽 | |
③ | P18型分離槽 | ひも状吸油材で、浮上油を吸着します。 乳化水をP-XAB槽へ送り込みます。 |
||
④ | 出口ストレーナ | 出口ストレーナーには、 オリフィス(小さい穴)が内蔵されており、 流量を調整しています。出口ストレーナはこのオリフィスの 目詰まり防止として装備されています。 |
PSD15型 | PLS15-2 |
⑤ | ひも状吸油材 (P18型分離槽内部) |
浮上油を吸着します。ひも状吸油材500g充填。 | SOC-05 |
スペック
型式 | PSD15 |
---|---|
適用エアーコンプレッサー:スクリュー | 総合計して15kW以下 |
適用エアーコンプレッサー:レシプロ | 総合計して11kW以下 |
処理水の油分濃度 | 5ppm以下(n-ヘキサン抽出物質 注1) |
処理方式 | フィルター方式 (フィルターエレメントは焼却可、有毒ガスはでません) |
最大処理能力 | 5L/h |
運転方式 | 自然落下方式 (電磁式ドレントラップによる自動運転または手動運転) |
ドレン入口圧力 | 1.5MPa以下(P18型分離槽は大気に開放されています。) P18型分離槽からP-XAB槽へは自然落下方式。 |
P-XABの交換方法 | (1)下部のP-XAB槽を交換してください。取り外したP-XAB槽は当社にご返却してください。 当社のリサイクルシステムにより再生処理をします。 (2)上部のP18型分離槽内のひも状吸油材(SOC-05)も貴社で交換してください。 |
流体および使用周囲温度 | 2°C~50°C(ただし、ドレン水が凍結しないこと。)(注2) |
入口・出口 口径 | Rc1/4 |
外形寸法・質量 | 472mm(W)×385mm(D)×1,080(H) 17kg(空質量) |
P-XAB槽の寿命 | 処理水の油分濃度が150ppmの時 全処理量:12,000L 1日のドレン処理量10Lの時 寿命:1,200日 |
分離槽のひも状吸油材の寿命 | P-XAB槽交換時に交換してください。 |
(注1)n-ヘキサン抽出物質は、試料を微酸性にしてヘキサンで抽出を行い、80°Cでヘキサンを揮散させて残留した物質の質量を測定する方法です。
(注2)凍結の恐れがある場合は凍結対策をしてください。
