ISO・環境対策に！コンプレッサのドレンを水分と油分に分離します。
本体電源が不要で、わずか10kg。エレメント交換は約６分で、誰でも簡単、確実にできます。
 |
酪農の牛乳の冷却装置から始まったオリオン(ORION)機械。現在は産業機器のウエイトが高いメーカーです。 技術はもちろん、故障した時の対応が早いです。（鮮度が落ちるのが早い牛乳には早急な対策が必要です。対応の早さは、その当時から培われたオリオンの精神です）。 全国各地に営業所・サービス拠点がありますので、メンテナンスも安心です。 |
■■■ 用途 ■■■
・ドレン処理・対策にお困りの方。
・ISO・環境対策をお考えの方。
・22kw以下のコンプレッサー（スクリュー・レシプロ）をお使いの方。
・処理濃度5mg/L以下（ヘキサン抽出物質）
・稼働頻度の少ない設備へ。
・既設設備の”プレ”ドレン処理機として。
|
【コメント】ピコドレンなら、寿命末期の吸着材交換待ちの際にもご使用いただけます。 |
【コメント】ピコドレンなら、工場レイアウトの変更や増設に柔軟に対応できます。ドレンの分散処理ができれば、レイアウトの可能性も広がります。 |
|
【コメント】ピコドレンなら、小型で省スペース、無電源ですので、簡単に設置可能です。 |
【コメント】ピコドレンなら、サビ、スラッジを通しませんので、このようなトラブルもなくなります。 |
■■■ 特徴 ■■■
■無電源で軽量、省スペース、省エネルギー
→本体電源が不要でわずか10ｇ。
→壁面設置で床設置面積ゼロを実現。
→ランニングコスト6.3円/Ｌ
| 15kwクラスのエアーコンプレッサを使用して、 年間5000Lのドレン水を処理した場合。 ドレン水産廃費用：125,000円（25円/Ｌ以上） ピコドレンランニングコスト：31,500円（6.3円/Ｌ）  年間93,500円以上の効果 コスト削減75％以上 |
■消耗品交換はエレメント方式を採用。
→誰でも簡単に交換できます。
→エレメント交換時間６分。
→お昼休みにも交換可能。
エレメント構造同じ専用容器に異なる吸着材を充填してあり、押印されているスタンプで識別できます。また、容器が半透明なので外観からも識別可能です。（前処理充填物：吸着シート、後処理充填物：綿状吸着材）ドレンの流れ前処理エレメントで粗処理したあと、後処理エレメントで5mg/L以下に処理します。製品に入ってきたドレン水は、それぞれのエレメント下部から入り、吸着材を経由して上部へと流れます。その過程で吸着材に油分が吸着されます。作動原理ODF5-W1：本機前段のドレントラップ（電磁式/ディスク式）の排出圧力によりドレン水を圧送します。ODF5-W2：本機のドレントラップ（ＡＤ５）の作動により圧縮空気の排出と共にドレン水を排出します。 |
|

|
|
| 共通事項 | １、オイルミストフィルターから排出されたオイルは本機に流さず、別に処理して下さい。 ２、出口配管は、Φ12チューブで長さ５ｍ以内、立上り無しのこと。 |
| ＯＤＦ５-Ｗ１ | １、入口配管は、Φ12チューブで長さ10ｍ以内、立ち上がり２ｍ未満の事。 ２、集合配管の場合、各ドレントラップ排出配管には逆止弁を設置の事。 ３、電磁式/モータバルブ式/ディスク式は、２個以上使用しない事。 ４、圧送の役割を兼ねたドレントラップの排出は、出来るだけドレン集合配管の上流から流す事。 |
| ＯＤＦ５-Ｗ２ | １、入口配管は、Φ12チューブで長さ10ｍ以内、立ち上り0.5ｍ未満の事。 ２、ドレントラップ２時側へは配置しない事。 |
ＯＤＦ５Ｗ-１（破線内部[ホース部除く]）
|
ＯＤＦ５Ｗ-２（破線内部[ホース部除く]）
|
ＯＤＦ５Ｗ-１（破線内部[ホース部除く]）
|
オプション（自立スタンド）もあります。 ピコドレン専用自立スタンドはこちら |
 |
給油式のコンプレッサから出るドレン水には油分が混じっています。
これらのドレンが排出し、田んぼなどに流れ出ると環境や生物などに悪影響を及ぼします。 みなさんも用水路などで虹みたいにギラギラしている油膜を見たことなないですか？ 油膜というのはとても薄く広まる為、少量の油分でも影響が大きいです。 このピコドレンは、大型のドレン処理設備を設定する必要はないけれど、 ドレン水のトラブルは避けたいというお客様向けの商品です。 エレメント交換も簡単、そして短時間で出来きます。ISO・環境対策にぜひご検討下さい。 |

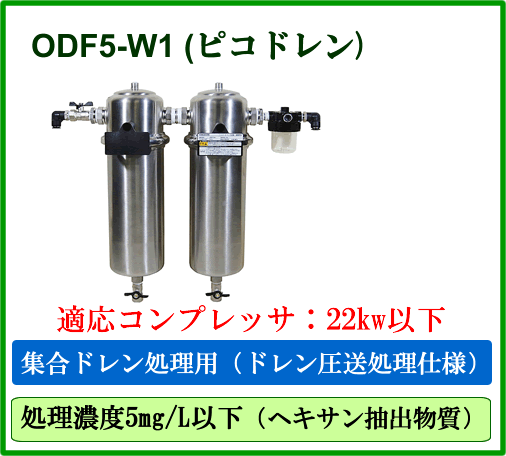

「ODF5-W1」仕様
| 型式 | ODF5-W1 |
| 使用方法 | 集合ドレン処理用 |
| 適応コンプレッサ（目安） | 22ｋｗ以下（スクリュー、レシプロ） |
| 適応オイル | エアーコンプレッサ潤滑油（鉱物油、合成油） |
| 使用周囲温度範囲 | ２～４０℃（※1） |
| 性能１（年間平均処理量） | 5L/Hr |
| 性能２（処理水油分濃度） | 5mg/L以下（ヘキサン抽出物質） |
| 性能３（全処理量） | 5000Ｌ ※2 |
| 入口条件１（ドレン原水） | 圧力0.98MPa以下の圧縮空気ドレン |
| 入口条件２（原水油分濃度上限） | 500mg/L 以下 |
| 入口条件２（ドレン原水温度範囲） | ２～４０℃ |
| 外形寸法（幅×奥行×高さ） | 590×191×505 mm |
| 製品質量（乾燥重量） | 10 kg |
| 接続口径（入口・出口） | Φ12ワンタッチ継手 | オプション部品 | 自立スタンド組立/凍結防止ユニット組立 ※3 |
| 備考１（本体用動力源） | 不要 | 備考２（本体以外に必要な装置） | 電磁式/ディスク式トラップ |
※注）吸着材の寿命は、コンプレッサオイルの種類及びドレンの性状によって左右されます。また、オイルミストフィルターから排出されたオイルは本機に流さず、別に処理して下さい。
※1：オプション部品の凍結防止ユニット組立（50W専用ヒーターを２個）使用時：-5～40℃
※2：平均油分濃度125mg/L時の処理水量。（理論値）レシプロコンプレッサに使用の場合は、約1/2の量となります。
※3：製品にはブラケット及び固定バンドが付属されています。
