中圧仕様ミストフィルターの目的
・圧縮空気の不純物を除去!エアーフィルターでクリーンなエアーに。・圧縮空気1.57MPa対応!
・エアーフィルターの中でも、ミストフィルターはオイルミストの除去を目的とします。
・0.01μm以上のオイルミスト除去を目安にお考えください。
・出口油分濃度0.01wt ppm。
*対応コンプレッサーの目安:処理空気量:19.0 m3/minまで
*注意点:余裕をもたせた機種選定を行って下さい。
特長
・圧縮空気1.57MPa対応。・0.01μm以上のオイルミストを除去。
・処理空気量:19.0 m3/min。
・入気温度:5~60℃
機種選定には、余裕を持たせた選定を行ってください。また、状況に応じて、組合せを変えて下さい。 オリオンの中圧仕様エアーフィルターは4タイプあります。 1)ドレンフィルター・DFHシリーズ 2)ラインフィルター・LFHシリーズ 3)ミストフィルター・MFHシリーズ 4)臭気除去ACFフィルター・KFHシリーズ 選定の基準は、「どこまでエアー(圧縮空気)をきれいにしたいか」です。 1)ドレンフィルター・DFHでは、水滴と不純物の粗取り(5μm以上)を目的とします。 2)ラインフィルター・LFHでは、1μm以上の不純物の除去を目的とします。 3)ミストフィルター・MFHでは、0.01μm以上の不純物の除去を目的とし、オイルまでも除去します。 4)臭気除去ACFフィルター・KFHでは、ペーバー状のオイル(臭い)を吸着除去します。 お客様のエアーの用途を教えて頂ければ、機種選定させて頂きます。 お気軽にご相談下さい。 |

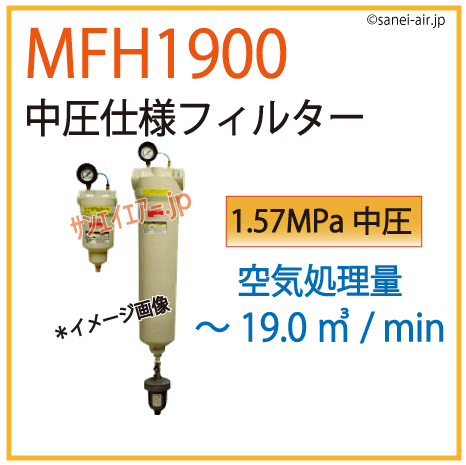

中圧仕様フィルター「MFH1900」仕様
型式 | MFH1900 | |
処理空気量 | 19.0 m3/min | |
使用範囲 | 使用流体
|
圧縮空気 |
使用圧力範囲(ゲージ圧力)
|
0.05~1.57 MPa | |
入気温度 / 周囲温度範囲
|
5~60 ℃ / 2~60 ℃ | |
性能 | ろ過対象 / 出口油分濃度 |
0.01 μm微粒子/ 0.01wt ppm |
処理空気条件 入口空気圧力
|
1.57 MPa | |
処理空気条件 入口空気温度
|
32 ℃ | |
捕集効率 / 初期圧力損失 |
99.99% / 0.01 MPa | |
エレメント交換時期(*1) 差圧
|
0.07 MPa | |
エレメント交換時期(*1) 使用期間
|
1年 | |
主要寸法 | 配管接続口径 |
Rc2 |
差圧計接続口径 |
Rc1/4 | |
ドレン排出口口径
|
G1/4 | |
質量 (kg)
|
6.5 | |
エレメント
|
EMS1300 | |
オートドレントラップ型式
|
NH-503MR(外付<付属>) | |
差圧計 |
DGX-50B(付属) |
(*1)圧力損失もしくは使用期間のいずれか早い方で交換をお願いします。
*交換エレメントは「EMS1300」になります。
