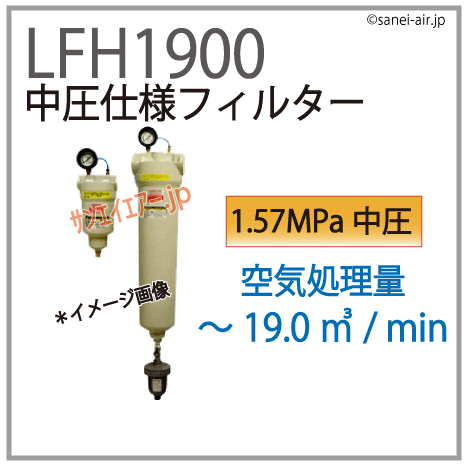

LFHシリーズ・中圧仕様フィルター・オリオン

中圧仕様ラインフィルターの目的

・圧縮空気の不純物を除去!エアーフィルターでクリーンなエアーに。
・圧縮空気1.57MPa対応!
・エアーフィルターの中でも、ラインフィルターは不純物の粗取りを目的とします。
・1μm以上の不純物の除去を目安にお考えください。
・不純物やホコリが少ない、コンプレッサーの設置環境の場合。

*対応コンプレッサーの目安:処理空気量:19.0 m3/minまで
*注意点:余裕をもたせた機種選定を行って下さい。


特長

・圧縮空気1.57MPa対応。
・1μm以上の固形物を除去。
・処理空気量:19.0 m3/min。
・入気温度:5~60℃


社長イラスト 機種選定には、余裕を持たせた選定を行ってください。また、状況に応じて、組合せを変えて下さい。

オリオンの中圧仕様エアーフィルターは4タイプあります。

1)ドレンフィルター・DFHシリーズ
2)ラインフィルター・LFHシリーズ
3)ミストフィルター・MFHシリーズ
4)臭気除去ACFフィルター・KFHシリーズ


選定の基準は、「どこまでエアー(圧縮空気)をきれいにしたいか」です。

1)ドレンフィルター・DFHでは、水滴と不純物の粗取り(5μm以上)を目的とします。
2)ラインフィルター・LFHでは、1μm以上の不純物の除去を目的とします。
3)ミストフィルター・MFHでは、0.01μm以上の不純物の除去を目的とし、オイルまでも除去します。
4)臭気除去ACFフィルター・KFHでは、ペーバー状のオイル(臭い)を吸着除去します。

お客様のエアーの用途を教えて頂ければ、機種選定させて頂きます。
お気軽にご相談下さい。


中圧仕様フィルター「LFH1900」仕様

型式 LFH1900
処理空気量 19.0 m3/min
使用範囲
使用流体
圧縮空気
使用圧力範囲(ゲージ圧力)
0.05~1.57 MPa
入気温度 / 周囲温度範囲
5~60 ℃ / 2~60 ℃
性能
ろ過対象 / 捕集効率
1 μm/ 99.99 %
処理空気条件 入口空気圧力
1.57 MPa
処理空気条件 入口空気温度
32 ℃
初期圧力損失
0.005 MPa
エレメント交換時期(*1) 差圧
0.07 MPa
エレメント交換時期(*1) 使用期間
1年
主要寸法
配管接続口径
Rc2
差圧計接続口径
Rc1/4
ドレン排出口口径
G1/4
質量 (kg)
6.5
エレメント
ELS1300
オートドレントラップ型式
NH-503MR(外付(付属))
差圧計
DGX-50B(オプション)

(*1)圧力損失もしくは使用期間のいずれか早い方で交換をお願いします。

*交換エレメントは「ELS1300」になります。



▼ コンプレッサー、圧縮エアーのプロ、サンエイエアーだからできる「安心サポート」です。
  ぜひご利用ください!

【送料無料】LFH1900|オリオン・中圧仕様ラインフィルター(1.57MPa対応)

標準希望価格: ¥198,000(税込)
価格: ¥126,000 (税込 ¥138,600)
