1.吹飛ばし、2.吸込み、3.搬送と1台で3役出来る(業界初)異色のエアーガン!
※SAセットはJ-75本体+吸込み用のセットになります。
集塵袋はサイズが3種類あり、お選びいただけます。 (使用ガン:J-75本体,ワイヤーバンド,集塵袋がセット内容です)
■■■ワンダーガン・ジャンボタイプとは■■■
ワンダーガン ジャンボタイプは、コンプレッサーエアー(圧縮空気)を動力源として、吹き飛ばし、吸い込み、搬送に使用できる大型のエアーガンです。
エアーをスパイラルジェット方式で有効に利用し、ガン内部は障害物のない筒体で、吸い込みや搬送の際に吸引物が内部に詰まる心配は全くありません!
*最小内径75mmの他に、38mm、50?があります。
*材質(SUS製品)などの変更も、別途受注生産が可能です。
※シンプルな構造で機器にも取り付けられます。
※推薦コンプレッサーは、35馬力以上
■■■ワンダーガン・ジャンボタイプの用途■■■
※この1台で「吹き飛ばし」「吸い込み」「搬送」の3役ができます
吹き飛ばし(吐出)
外気を吸い込みながら吹き飛ばすので、圧縮空気に対して数倍の力で吹き飛ばす事ができます。 |
吸い込み(吸引)
ノズル先端から空気と共に色々な物を吸い込むことができます。吸引時は危険ですから、吐き出し側に集塵袋(ジャンボタイプ用)・ホース等を取り付けてください。 |
搬 送
両側にホースを取り付けると搬送に使用できます。 |
また、冷却や乾燥(水滴除去)、回収や排出などでもお使い頂いております。
【最小内径Φ75 ジャンボタイプJ-75の仕様】
機種 | 全長 | 最小内径 | ノズルオリフィス | 質量(g) | 推薦コンプレッサー |
J-75 | 270mm | Φ75mm | Φ2.3mm×24穴 | 400g | 35馬力以上 |
■■■ワンダーガン・ジャンボタイプSA使用例■■■

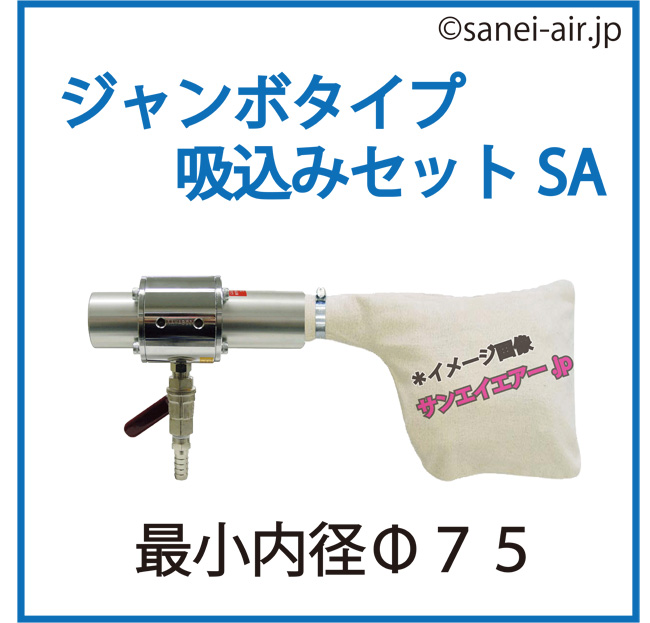

ワンダーガン・ジャンボタイプSAは吸込み用のセットです。
J-75本体単体でもご使用いただけます。
■セット内容■ |
※集塵袋は500×300mm、600×400mm、1200×800mmの3種類からお選びください。
■■■ワンダーガン・ジャンボタイプの使用方法■■■
■ 吹き飛ばしの時
圧縮空気を流すことで"A"の方向へスパイラル噴射されます。この作用により"B"から大量の外気が吸引され、圧縮空気が合わさることで、大量のエアーを噴出することができます。
■ 吸い込みの時
ガンの向きを変えてご使用ください。"B"から吸引物と大量の外気を吸引して"A"に排出され、搬送や清掃に使用することができます。
■ 参考ページ
実演ビデオ(オオサワ&カンパニーのページに飛びます)
■■■性能表■■■
普通のガンと比べて、増幅機能もついている為、省エネになります。原理は周りから空気を吸い込むためで、何倍にもなります。また、吸込みの時はガンの向きを変えてご使用ください。この1台で吹き飛ばし&吸込みができるのは嬉しいですね。J-38、J-50、J-70では、内径が違います。必要になる空気量やコンプレッサーの容量が違ってきますので、上記の空気量グラフをご参照ください。
ジャンボタイプには、最小内径Φ75(J-75)のほかに、Φ38(J-38)、Φ50(J-50)もあります
機種
全長
最小内径
ノズルオリフィス
質量(g)
ボールバルブ
エアー接続口
取付穴
推薦コンプレッサー
J-38
190mm
Φ38mm
Φ1.6mm×12穴
180g
3/8
1/2"
M8×6
10~15馬力
J-50
219mm
Φ50mm
Φ2.3mm×12穴
250g
3/8
1/2"
M8×6
20~25馬力
J-75
270mm
Φ75mm
Φ2.3mm×24穴
400g
1/2
3/4"
M8×6
35馬力以上
*推薦コンプレッサー 35馬力以上
※納期は約2~3日(営業日に限ります)
