こんな業種におすすめ

製造

特徴

「より効率よく、環境に優しく、使いやすく」、オイルフリーコンプレッサに求められる全てに応えてクリーンエアを供給します。独特の形状となるクローを圧縮機本体に搭載することで、このレンジ最高レベルの効率を実現しました。さらに、空冷二段圧縮機構や最新制御方式の採用などで耐久性と省エネも向上しました。卓越した機能でオイルフリーを極めます。

1先進技術で、高効率、耐久性、クリーンエアを実現
アネスト岩田オイルフリークロー内部説明画像
2さらに進化、圧縮機本体にクロー搭載

独特の形状のクロー圧縮機は、オス、メス2つのロータで構成されています。お互いに非接触で回転し磨耗がなく寿命です。ケーシングの内面とメスロータの表面は特殊コーティング処理をし、気密性をアップ。ローターに対して吸込み口と吐出し口は、それぞれ対称面に配置。軸方向への荷置がかからず、ベアリングの寿命を延ばします。精密設計のロータは、ステンレス鋼で腐食に対して強く、軸に対して対象形のため揺動ありません。

アネスト岩田オイルフリークロl圧縮原理
3完全空冷、2段圧縮機
アネスト岩田オイルフリークロ2段圧縮機 クロー本体は冷却液(オイル・水・クーラント)不要の完全冷却仕様、余分な補助機器も不要でメンテナンスが容易。2段圧縮機構を採用しており1段目で高圧になった圧縮空気をインタークーラで冷却し、ムダな熱膨張を抑え、2段目で効率よく圧縮。圧縮熱が低いため、熱による本体への負担が少なく、性能も安定。
4タッチパネルを標準装備
操作性に優れた液晶タッチパネル搭載。メンテナンス表示、故障表示、遠隔操作・外部出力端子付きで、停電自動復帰機能も標準装備。 アネスト岩田オイルフリークロタッチパネル
5空気・オイルフロー図
アネスト岩田オイルフリークロフロー図
オイルミストキャッチを標準装備

パッケージ内にオイルミストキャッチャ(油煙回収装置)を標準装備。ブリージングラインの設置は不要、設定環境の改善につながります。

アネスト岩田スクリュー測定器 アネスト岩田オイルフリークロ省エネ図
先進の圧縮機診断システムを採用
圧縮機本体に取り付けられた測定プラグに測定器を接続することで、本体ベアリングの寿命を事前にチェック。
ファインデュアル制御で省エネ運転
省エネ効果に優れたロード・アンロード運転に加え、モータが自動発停。時間あたり最大8回の自動発停を実現し、ムダなアンロード運転を削減。
6インバーター制御もラインアップ
アネスト岩田オイルフリークロ アネスト岩田オイルフリークロインバーター
さらに省エネ効果

あらゆる負荷状況下で、消費空気量に合ったムダのない回転で消費電力を削減、使用状況に合った最適な空気量を提供します。
・圧力一定制御により目標圧力を±0.01MPaの範囲で制御、 標準機(ロード・アンロード制御)に比べ8.5%の省エネを実現。
・標準機(ロード・アンロード制御)に比べ、負荷50%時に約19%も省エネ。
・消費空気量が少ないときは、モータを停止。
・インバータの高調波を制御するDCリアクトルを内蔵、(社)日本電気工業化(JEMA)の高調波ガイドラインに準拠。
・低圧増速機能。

アネスト岩田オイルフリークロ圧力一定制御 アネスト岩田オイルフリークロインバーター省エネ図

スペック

コンプレッサー
型式 FRL-300D
始動方式 電磁スターデルタ方式
吐出し圧力 MPa 0.7
吸込み気体・圧力・温度 空気・大気圧・2~40℃
吐出し空気量 4.8m3/min
駆動方式 カップリング直結・ギア増速
要領制御方式 ファインデュアル制御(ロード・アンロード制御+背圧低下+自動発停)
吐出し空気温度 ℃ 吸込気体温度+15
空気取出口径 Rc1 1/2
潤滑油充填量 L 25.5
騒音値 dB(A) 66
外形寸法(全幅×奥行×全高) mm 1760×1000×1656
質量(含潤滑油) kg 1440
メインモーター
種別 フランジ横形、三相、全閉外扇防塵形、2種、F種絶縁、IP55
定格出力 kW 30
ファンモーター
種別 三相、全閉外扇防塵形、6極、F種絶縁、IP54
定格出力 kW 0.75
オイルポンプモーター
種別 三相、全閉外扇形、4極、B種絶縁、IP44
定格出力 kW 0.4
冷凍式ドライヤ
圧力露点 ℃ 10
消費電力(50/60Hz) kW 1.23/1.48,1.53
冷媒種類/充填量g R410A/1100g

※本機は50Hzと60Hzで仕様が異なるため、周波数の異なる地域ではご使用になれません。なお、60Hz仕様は定格電圧200V、220V兼用です。※2吐出し空気量は、吐出し圧力0.7MPa時に吐出す空気量を吸込み状態に換算した平均値です。保証値は別途お問い合わせください。※3騒音値は、無響音室において正面1.5m、高さ1.0m吐出し圧力0.7MPa全負荷で測定した代表値です。※4メインモーターは定格出力に対して10~20%の裕度(サービス・ファクタ)を有します。
●IP55・IP54・IP44はJIS規格(C4034-5)に基づく防塵・防水に対しての保護等級を示します。
●外形寸法は、パッケージの外周寸法です。バルブなどの突起部は含みません。
●別途空気タンクが必要です。15kW/400L、22・30kW/600L、37kW/1000L以上のものを選定してください。

▼ コンプレッサー、圧縮エアーのプロ、サンエイエアーだからできる「安心サポート」です。
  ぜひご利用ください!

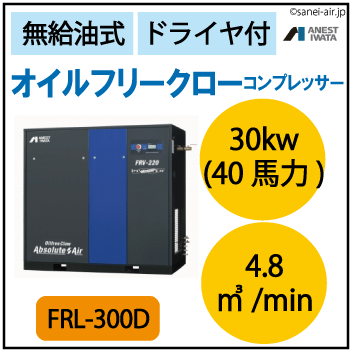

【※都度見積】FRL-300D|アネスト岩田・オイルフリークローコンプレッサードライヤ付30kw|三相200V

標準希望価格: ¥9,485,000(税込)
価格: ¥0 (税込 ¥0)
数量:
在庫: 在庫あり
