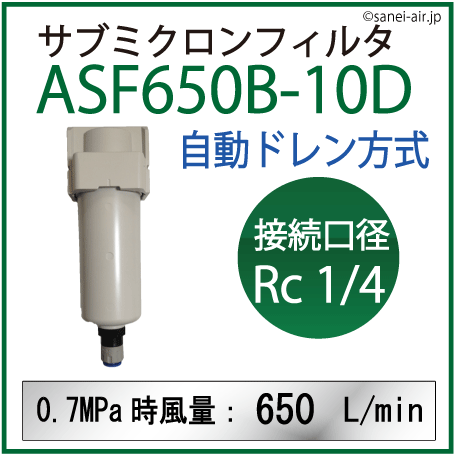

サブミクロンフィルタの目的
・圧縮空気の水分・油分・不純物を除去!エアーフィルターでクリーンなエアーに。・エアーフィルターの中でも、ラインフィルタは水分・不純物の粗取りを目的とします。
・5μm以上の不純物を除去を目安にお考えください。
*対応コンプレッサーの目安:0.7MPa時の風量650L/minまでのコンプレッサーに。
*接続口径: Rc 1/4
*自動ドレン方式
特徴
・メタルボール材質採用で耐溶剤に優れています。・自動タイプだから、ドレンがたまると自動で排出されます。
スペック
型式 | ASF650B-10 | ASF650B-10D | ASF1300B-14D | ASF2000B-14D | ASF3000B-14D |
接続口径 | Rc 1/4 | Rc 1/4 | Rc 3/8B | Rc 1/2B | Rc 3/4B |
ドレン方式 | 手動 | 自動 | 自動 | 自動 | 自動 |
0.7MPa時流量 | 650 L/min | 650 L/min | 1300 L/min | 2000 L/min | 3000 L/min |
1.0MPa時流量 | 730 L/min | 730 L/min | 1700 L/min | 2700 L/min | 4100 L/min |
1.4MPa時流量 | - | - | 2400 L/min | 3700 L/min | 5600 L/min |
ろ過度 | 0.3 μm | 0.3 μm | 0.3 μm | 0.3 μm | 0.3 μm |
使用圧力 | 1.0MPa | 1.0MPa | 1.4MPa | 1.4MPa | 1.4MPa |
使用温度範囲 (流体温度) |
5~60℃ | 5~60℃ | 5~60℃ | 5~60℃ | 5~60℃ |
型式基準
ALF=エア・ライン・フィルタASF=エア・サブミクロン・フィルタ
AMF=エア・マイクロミスト・フィルタ
*「ASF650-10D交換エレメント」も取扱っています。
*「ASF650-10D専用ブラケット」も取扱っています。
<<< アネスト岩田・エアーフィルター一覧 >>>
■ラインフィルター・ALFシリーズ(水滴&不純物の除去)
■サブミクロンフィルター・ASFシリーズ(0.3μm以上の不純物の除去)
■オイルミストフィルター・AMFシリーズ(0.01μm以上の不純物・オイルミストの除去)
選定やご相談、お困り事がありましたら、お気軽にお問合せ下さい。
<<交換エレメント>>■ALF専用交換エレメント ■ASF専用交換エレメント ■AMF専用交換エレメント
<< 壁等の設置取付にも便利なエアーフィルター専用ブラケットも扱っています >>
