ラインフィルタの目的
・圧縮空気の水分・油分・不純物を除去!エアーフィルターでクリーンなエアーに。・エアーフィルターの中でも、ラインフィルタは水分・不純物の粗取りを目的とします。
・5μm以上の不純物を除去を目安にお考えください。
*対応コンプレッサーの目安:0.7MPa時の風量800L/minのコンプレッサーに。
*接続口径:Rc 1/4。
*自動ドレン方式
特徴
・メタルボール材質採用で耐溶剤に優れています。・自動タイプだから、ドレンがたまると自動で排出されます。
スペック
型式 | ALF800-10 | ALF800B-10D | ALF1300B-14D | ALF2000B-14D | ALF3000B-14D |
接続口径 | Rc 1/4 | Rc 1/4 | Rc 3/8B | Rc 1/2B | Rc 3/4B |
ドレン方式 | 手動 | 自動 | 自動 | 自動 | 自動 |
0.7MPa時流量 | 800 L/min | 800 L/min | 1300 L/min | 2000 L/min | 3000 L/min |
1.0MPa時流量 | 900 L/min | 900 L/min | 1700 L/min | 2700 L/min | 4100 L/min |
1.4MPa時流量 | - | - | 2400 L/min | 3700 L/min | 5600 L/min |
ろ過度 | 5 μm | 5 μm | 3 μm | 3 μm | 3 μm |
使用圧力 | 1.0MPa | 1.0MPa | 1.4MPa | 1.4MPa | 1.4MPa |
使用温度範囲 (流体温度) |
-5~60℃ | -5~60℃ | -5~60℃ | -5~60℃ | -5~60℃ |
型式基準
ALF=エア・ライン・フィルタASF=エア・サブミクロン・フィルタ
AMF=エア・マイクロミスト・フィルタ
*「ALF800-10D交換エレメント」も取扱っています。
*「ALF800-10D専用ブラケット」も取扱っています。
■エレメント交換の方法■

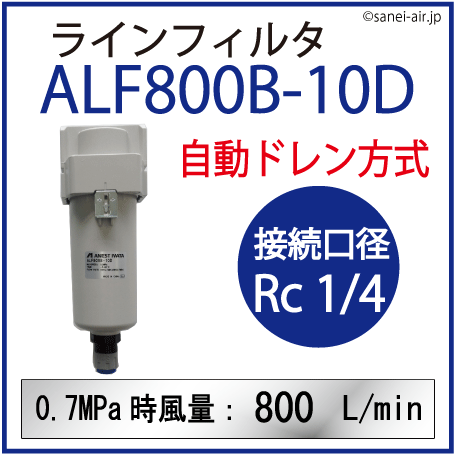

ALF800B-10Dは自動ドレン方式です。
自動でドレンが排出されますので、ドレンが飛び散らないようにエアチューブの取り付けも出来ます!
こちらのページでもご紹介しておりますので参考にして下さい。
*手動ドレン方式と自動ドレン方式の違い*
<<< アネスト岩田・エアーフィルター一覧 >>>
■ラインフィルター・ALFシリーズ(水滴&不純物の除去)
■サブミクロンフィルター・ASFシリーズ(0.3μm以上の不純物の除去)
■オイルミストフィルター・AMFシリーズ(0.01μm以上の不純物・オイルミストの除去)
選定やご相談、お困り事がありましたら、お気軽にお問合せ下さい。
