エアーの品質・ISO8573-1:2010,Class1.4.2とは何ですか？

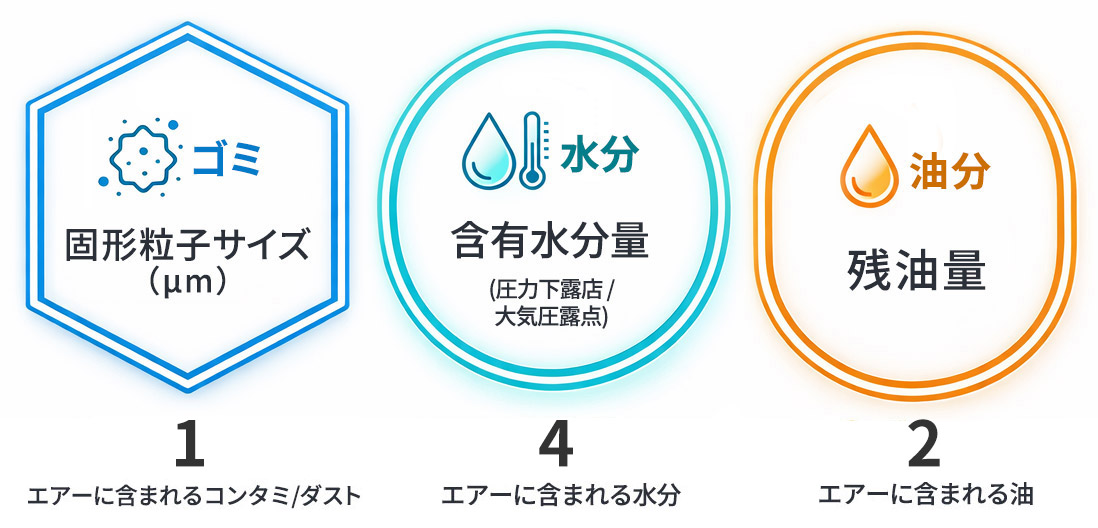

ISO8573-1は、圧縮空気の清浄度を定めた国際規格です。Class1.4.2という表記は、「固形粒子」「水分」「油分」の3項目それぞれの管理レベルを示しています。
CAD/CAM機では、このエアー品質が安定稼働や機械保護に大きく影響します。
■ISO8573-1：2010［class1：4：2 ］
粒子(ゴミ)：class1→
（0.1～0.5µm）≦20,000個/m3
（0.5～1.0µm）≦400個/m3
（1.0～5.0µm）≦10個/m3
水分(露点)：class4→圧力下露点 +3℃以下
油分(ミスト)：class2→0.1mg/m3以下
国際規格 ISO8573-1：2010【圧縮空気の清浄等級】
【等級表】
| 等級 | 粒子 | 湿度と水分 | オイル | ||||
|---|---|---|---|---|---|---|---|
| 粒子径d[µm]に対応した1m3当たりの最大粒子数 | 質量濃度Cp | 圧力露点 | 水分濃度Cw | オイル総濃度 | |||
| 0.1<d≦0.5 | 0.5<d≦1.0 | 1.0<d≦5.0 | [mg/m3] | [℃] | [g/m3] | [mg/m3] | |
| 0 | 等級1より厳しい条件で、使用者または納入業者が指定する。 | ||||||
| 1 | ≦20000 | ≦400 | ≦10 | － | ≦-70 | － | ≦0.01 |
| 2 | ≦400000 | ≦6000 | ≦100 | － | ≦-40 | － | ≦0.1 |
| 3 | － | ≦90000 | ≦1000 | － | ≦-20 | － | ≦1 |
| 4 | － | － | ≦10000 | － | ≦+3 | － | ≦5 |
| 5 | － | － | ≦100000 | － | ≦+7 | － | － |
| 6 | － | － | － | 0<Cp≦5 | ≦+10 | － | － |
| 7 | － | － | － | 5<Cp≦10 | － | Cw≦0.5 | － |
| 8 | － | － | － | － | － | 0.5<Cw≦5 | － |
| 9 | － | － | － | － | － | 5<Cw≦10 | － |
| × | － | － | － | Cp>10 | － | Cw>10 | >5 |
「圧縮空気の質」がCAD/CAM機の安定稼働のカギ
ゴミ・水分・油分が管理されていないと、
加工途中停止 / 故障 / 寿命低下といったトラブルにつながる可能性があります。
歯科用CAD・CAM機に求められるエアー品質
歯科技工のお客様で、歯科CAD/CAM供給する際のエアーの品質をIOS8573-1の以下をご要望していただいたお客様がいらっしゃいました。
【清浄等級】ISO8573-1:2010【1：4：2】

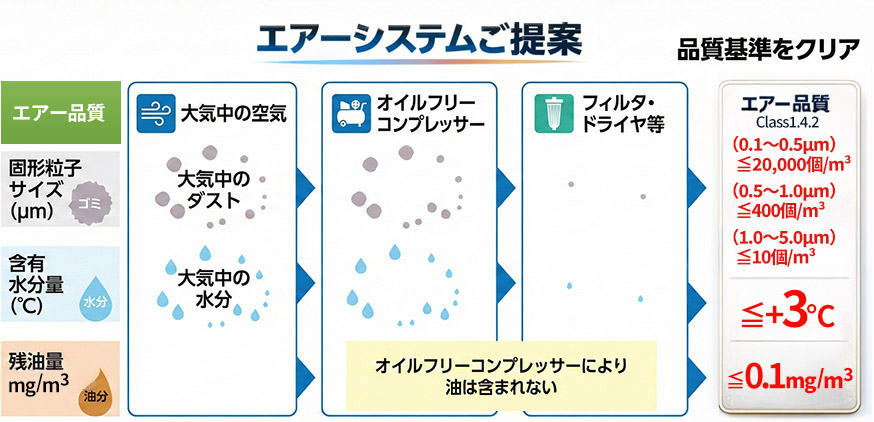

無給油式コンプレッサーでのご提案
無給油式コンプレッサーの場合のエアー品質class1.4.2のイメージ
特徴としては、コンプレッサーの圧縮エアーとドレンがクリーンであることです。
オイルミストが含まれておらず、オイルの管理が必要ではないため楽です。
また、技工所やラボ内、テナント内での設置が多いため、静かなコンプレッサーが人気です。
